Învelirea cablurilor electrice provoacă daune? Ce trebuie să știți

Răspunsul scurt: împachetarea cablurilor este sigură, dar numai atunci când este făcută corect

Învelirea cablurilor electrice și a firelor de prelungire nu provoacă în mod inerent daune sau pericole de siguranță. Cu toate acestea, modul în care le înfășurați face o diferență enormă. Bobinarea strânsă, îndoirea la unghiuri ascuțite sau strângerea cablurilor în timp ce sunt sub sarcină pot genera căldură, degrada izolația și scurtează durata de viață a firului. Cauza principală a majorității defecțiunilor legate de cablu nu este ambalarea în sine, ci tehnica de înfășurare necorespunzătoare combinată cu construcția cablului de calitate scăzută.

Înțelegerea de ce unele cabluri rezistă timp de zeci de ani, în timp ce altele se destramă, se supraîncălzesc sau se defectează într-un an, necesită luarea în considerare a doi factori interconectați: modul în care cablurile sunt stocate și gestionate în timpul utilizării zilnice și cum a fost fabricat cablul în primul rând - în special rolul extruderului de sârmă și cablu în determinarea integrității structurale a produsului final.

De ce contează de fapt modul în care înfășurați cablurile

Cablurile electrice și firele de prelungire nu sunt doar conductori metalici. Sunt sisteme stratificate - un miez conductor înconjurat de izolație, uneori cu ecranare suplimentară sau înveliș - și fiecare strat are toleranțe fizice. Când înfășurați un cablu, puneți stres mecanic asupra tuturor acestor straturi simultan.

Acumularea de căldură în firele de prelungire spiralate

Unul dintre cele mai documentate riscuri ale înfășurării cablurilor este acumularea termică. Când un fir de prelungire este înfăşurat şi încă conectat la un circuit sub tensiune, se comportă ca un inductor - căldura generată de rezistenţa electrică nu se poate disipa la fel de eficient ca într-o stare neînfăşurată. Un prelungitor de 13 amperi complet bobinat, care poartă aproape sarcina sa nominală, poate atinge temperaturi cu 30-50°C mai mari decât același cablu așezat plat. Acesta este motivul pentru care bobinele de sârmă de prelungire vândute în Marea Britanie și UE poartă avertismente explicite pentru a se derula complet înainte de utilizare sub sarcini mari.

Acumularea de căldură accelerează degradarea izolației. Majoritatea izolațiilor standard din PVC sunt evaluate pentru a funcționa continuu la 70°C. Ciclurile repetate de supraîncălzire fac ca PVC-ul să devină fragil, să crape și, în cele din urmă, să expună conductorul - creând un pericol de șoc și incendiu care pare să apară de nicăieri la ani de la deteriorarea inițială.

Efort mecanic asupra conductorului și izolației

Raza de îndoire este o specificație critică pentru orice cablu. Fiecare tip de sârmă are o rază de îndoire minimă - cea mai strânsă curbă pe care o poate susține fără deformare permanentă. Înfășurarea cablurilor strâns în jurul unui cârlig mic, a unui butuc de bobină de cablu cu un miez îngust sau chiar a propriului braț poate încălca această rază minimă de îndoire. Consecințele includ:

• Micro-fracturi în fire individuale în interiorul conductorului
• Crăpare de stres în mantaua izolatoare, în special în medii reci
• Delaminarea mantalei de la izolație în cabluri multistrat
• Rezistență crescută în punctele deteriorate, ceea ce duce la încălzire localizată

Pentru cablul flexibil standard de 1,5 mm² utilizat în mod obișnuit în prelungitoarele de uz casnic, raza minimă de îndoire recomandată este de obicei 15–20 mm. Majoritatea oamenilor înfășoară cablurile în bucle mult mai mici decât acestea, fără a realiza daunele pe termen lung pe care le provoacă.

Rolul Extruder de sârmă și cablu în calitatea cablurilor

Înainte ca orice cablu să ajungă la mâinile unui consumator, acesta trece printr-un proces de fabricație în care extruderul de sârmă și cablu este piesa centrală a echipamentului. Extruderul aplică straturile de izolație, manta și înveliș pe conductor forțând polimerul topit - de obicei PVC, XLPE, LSZH sau TPE - printr-o matriță proiectată cu precizie la temperatură, presiune și viteză controlate. Calitatea acestui proces de extrudare determină în mod direct cât de bine tolerează un cablu solicitările fizice de înfășurare, îndoire și bobinare de zi cu zi.

Cum afectează parametrii de extrudare durabilitatea

Un extruder de sârmă și cablu funcționează într-o fereastră strânsă de parametri. Abaterea de la setările optime introduce defecte care pot să nu fie vizibile cu ochiul liber, dar reduc semnificativ performanța mecanică și termică a cablului:

Acesta este motivul pentru care cablurile de la producători de renume - ale căror linii de extrudere de sârmă și cablu sunt monitorizate cu teste de scântei în linie, calibre ale grosimii pereților și măsurare continuă a diametrului - depășesc în mod constant importurile ieftine care ignoră aceste controale de calitate. Un cablu cu un perete de izolație consistent de 0,8 mm în jur se va flexa de mii de ori mai mult înainte de a se defecta decât unul cu un punct subțire de 0,4 mm pe o parte.

Alegerea materialelor de izolare și efectul lor asupra flexibilității

Compusul polimeric alimentat în extruderul de sârmă și cablu joacă, de asemenea, un rol major în modul în care un cablu finit răspunde la înfășurare. Diferitele materiale de izolare au profile de flexibilitate foarte diferite:

• PVC standard: Cost redus, utilizat pe scară largă, dar devine rigid și fragil la temperaturi sub 0°C. Învelirea cablurilor izolate cu PVC în medii reci crește semnificativ riscul de fisurare a izolației.
• PVC flexibil (cu plastifianți): Mult mai flexibil la temperaturi scăzute, mai iertător atunci când este înfăşurat strâns. Folosit în mod obișnuit în firele prelungitoare de uz casnic.
• XLPE (polietilenă reticulata): Rezistență termică excelentă până la 90°C continuă, proprietăți mecanice mai bune decât PVC-ul, dar mai puțin flexibil la temperatura camerei. Folosit la cabluri mai grele.
• TPE (elastomer termoplastic): Flexibilitate superioară și performanță la temperaturi scăzute. Cablurile cu mantale TPE pot fi înfăşurate strâns şi rămân nedeteriorate, motiv pentru care sunt preferate pentru uneltele portabile şi echipamentele de exterior.
• LSZH (Frum redus, Zero Halogen): Folosit în medii în care vaporii toxici reprezintă o problemă de siguranță la incendiu, cum ar fi tunelurile și centrele de date. În general, mai rigid decât echivalentele PVC.

Cunoașterea din ce material este realizată izolația cablului dumneavoastră vă ajută să luați o decizie mai informată cu privire la cât de strâns poate fi înfășurat și în ce condiții de temperatură ambientală.

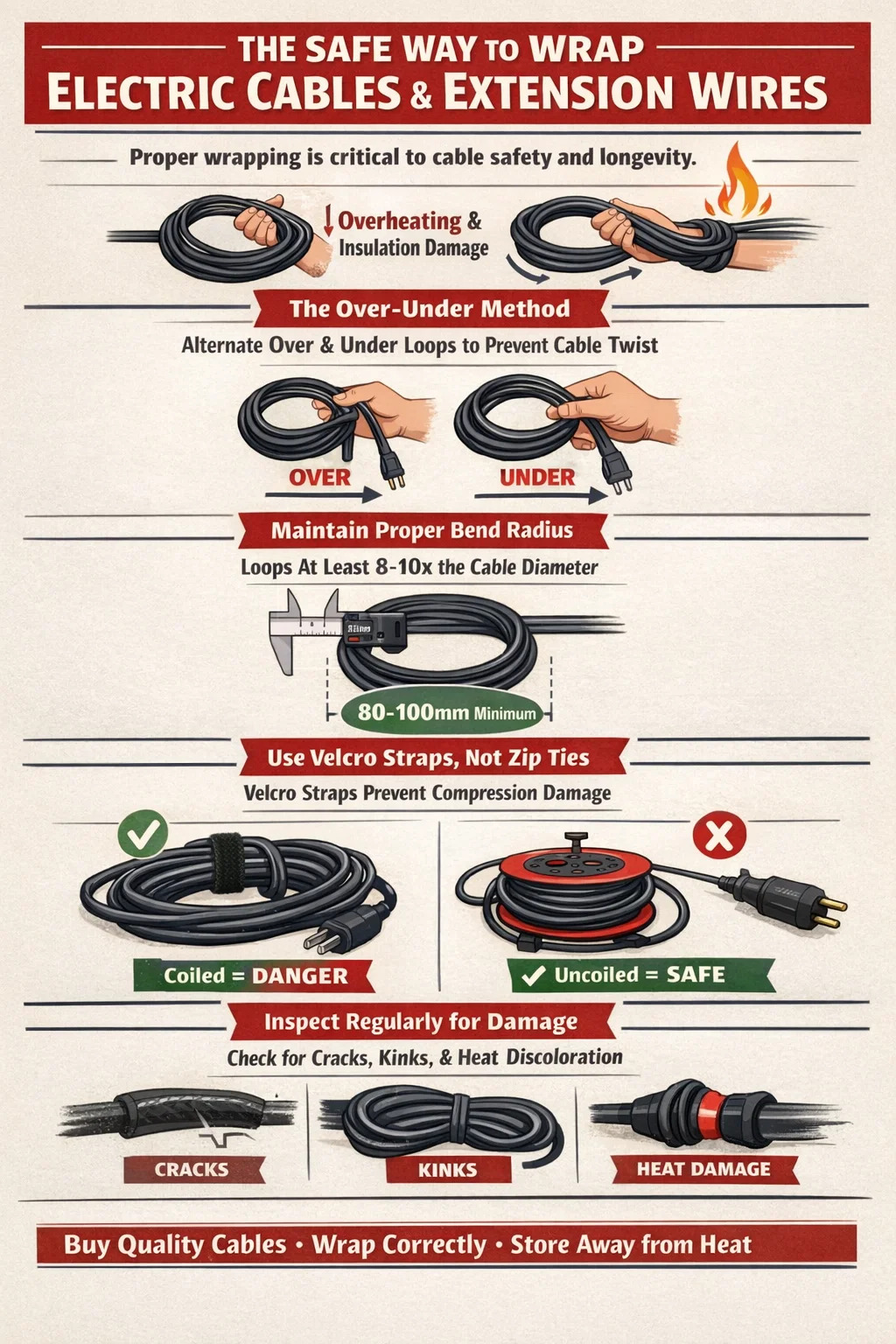

Tehnici corecte de înfășurare a cablurilor electrice și a firelor de prelungire

Cunoscând riscurile, următoarea întrebare practică este cum să înfășurați cablurile în mod corespunzător, astfel încât să reziste mai mult, să rămână mai sigure și să rămână ușor de instalat. Există mai multe metode consacrate utilizate de profesioniștii din industria audiovizuală, electrică și construcții, care se traduc perfect în utilizarea de zi cu zi acasă și la locul de muncă.

Metoda Over-Under

Tehnica over-under este standardul de aur pentru împachetarea cablurilor care trebuie să fie bobine și depozitate în mod repetat. În loc să înfășurați cablul în aceeași direcție de rotație de fiecare dată - ceea ce generează stres de torsiune în conductor - alternați direcția fiecărei bucle. O buclă trece „peste” într-un arc natural, următoarea trece „sub” cu o ușoară răsucire spre interior și așa mai departe alternativ. Acest lucru are ca rezultat o bobină care se întinde plat, se derulează fără îndoire și nu acumulează răsucirea cu efect de memorie care distruge cablurile în timp. Tehnicienii audio profesioniști și echipele de filmare folosesc această metodă ca standard, deoarece un singur microfon sau cablu video poate costa câteva sute de dolari.

Respectarea razei minime de curbură

Ca regulă practică, diametrul buclei la bobinarea unui cablu ar trebui să fie de cel puțin 8 până la 10 ori diametrul exterior al cablului. Pentru un fir de prelungire tipic cu diametrul de 10 mm, aceasta înseamnă bucle de cel puțin 80-100 mm în diametru. Înfășurarea în jurul unui cârlig îngust, a unei unghii subțiri sau a degetelor creează îndoituri mult mai strânse decât aceasta, iar utilizarea repetată agravează deteriorarea până când apare o defecțiune.

Folosind legături de cablu, curele cu velcro și bobine adecvate

Modul în care asigurați un cablu înfășurat contează la fel de mult ca tehnica de ambalare în sine:

• Legături pentru cabluri cu velcro sunt preferabile legăturilor de fermoar din plastic deoarece nu comprimă cablul. Un fermoar strâns strâns în jurul unui mănunchi de cabluri creează un punct de presiune concentrată care poate deforma izolația și poate crea un punct slab al izolației în timp.
• Curele cu cârlig și buclă reutilizabile concepute special pentru cabluri - disponibile de la producători precum Hellermann Tyton și Panduit - aplicați o presiune uniformă și ușoară în jurul bobinei fără constrângere.
• Bobine de cablu cu diametre mari ale miezului menține o rază de curbură sigură pe toată lungimea depozitată. Bobinele cu un diametru al miezului de cel puțin 150 mm sunt recomandate pentru firele de prelungire de până la 25 m lungime.
• Figura 8 stocare pe un suport fix sau pe pilon este o alternativă la bobinare care elimină complet acumularea de tensiuni de torsiune. Cablul se intersectează la mijloc cu fiecare înfășurare, anulând rotația introdusă pe fiecare parte.

Nu înfășurați niciodată un fir de prelungire sub tensiune, încărcat în timp ce este încolăcit

Acest lucru merită propriul accent. Dacă utilizați un cablu prelungitor pentru a alimenta echipamentele care se apropie de amperajul nominal al acestuia - cum ar fi un încălzitor, o unealtă electrică sau o mașină de spălat cu presiune - firul trebuie să fie complet derulat înainte de utilizare. Executarea unui fir prelungitor spiralat la 10 amperi pe un cablu nominal de 13 amperi este un risc de incendiu cunoscut. Datele investigațiilor privind incendiile din Marea Britanie au identificat în mod repetat cablurile de prelungire spiralate ca sursă de aprindere în incendiile domestice. Reglementările de cablare IET și îndrumările producătorului reflectă ambele acest lucru.

Cum influențează tehnologia extruderului de sârmă și cablu comportamentul de înfășurare al cablurilor moderne

Diferența de performanță dintre un cablu care supraviețuiește miilor de cicluri de înfășurare-desfășurare și unul care eșuează după câteva luni se reduce aproape în întregime la ceea ce s-a întâmplat în interiorul extruderului de sârmă și cablu în timpul producției. Liniile moderne de extrudere sunt semnificativ mai sofisticate decât cele de acum douăzeci de ani, iar cablurile rezultate reflectă această evoluție.

Extrudare cu mai multe straturi cu o singură trecere

Configurațiile contemporane ale extruderului de sârmă și cablu pot aplica mai multe straturi de polimer într-o singură trecere printr-un ansamblu de matriță tandem sau cu trei capete. Această tehnică de co-extruziune creează un cablu în care stratul de izolație și mantaua exterioară sunt fuzionate la nivel molecular, mai degrabă decât să se așeze pur și simplu unul peste altul. Cablurile coextrudate rezistă la delaminare la îndoiri repetate - un avantaj critic pentru orice cablu care va fi bobinat și derulat în mod regulat.

Vulcanizare continuă și procesare XLPE

Pentru cablurile cu specificații superioare, extruderul de sârmă și cablu se alimentează într-un tub de vulcanizare continuă (CV) în care izolația XLPE extrudată este reticulată prin căldură și presiune imediat după aplicare. Legătura încrucișată creează o rețea polimerică tridimensională care nu se poate topi - spre deosebire de izolația termoplastică - și este mult mai rezistentă la deformarea permanentă atunci când cablurile sunt înfășurate sub sarcină. Cablurile XLPE pot tolera temperaturi de funcționare continuă de până la 90°C comparativ cu 70°C pentru PVC standard, oferind o marjă de siguranță termică mai mare atunci când cablurile sunt depozitate în bobine.

Control de precizie a grosimii peretelui

Liniile moderne de extrudere de sârmă și cablu sunt echipate cu instrumente de măsurare a diametrului cu laser sau cu raze X și sisteme de centrare automată care mențin conductorul centrat în matriță la toleranțe de ± 0,02 mm sau mai bune. Acest lucru asigură o grosime uniformă a peretelui pe întreaga circumferință a cablului. Excentricitatea - în cazul în care conductorul este decentrat, făcând o parte a izolației subțire - este una dintre cauzele principale ale defecțiunii izolației la coturi, deoarece partea subțire primește cea mai mare solicitare mecanică atunci când cablul se îndoaie.

Atunci când achiziționați fire de prelungire sau cabluri electrice de uz general, căutarea produselor fabricate conform standardelor IEC 60227, IEC 60502 sau BS 6004 este un proxy rezonabil pentru a ști că procesul extruderului de sârmă și cablu a fost controlat corespunzător. Aceste standarde specifică grosimile minime ale pereților, construcția conductorului și cerințele de testare electrică pe care le-ar eșua un cablu prost extrudat.

Greșeli frecvente la împachetarea cablurilor electrice și a firelor de prelungire

Chiar și oamenii care sunt, în general, atenți cu echipamentul lor, fac în mod regulat erori de ambalare care se transformă în daune grave de-a lungul lunilor și anilor. Iată care sunt cele mai frecvente greșeli și de ce sunt importante:

• Înfășurare de la capătul dopului spre interior: Acest lucru pune punctul cel mai solicitat mecanic - eșantionarea de la mufă - sub o sarcină suplimentară de îndoire de fiecare dată când cablul este înfășurat. Începeți întotdeauna bobinarea de la mijlocul cablului și terminați la ambele capete.
• Asigurarea bobinei prin răsucirea cablului în jurul său: Legarea unui cablu într-un nod folosind propria coadă creează o îndoire ascuțită și un punct de efort de torsiune care nu poate fi anulat fără a tensiona în continuare cablul. Utilizați în schimb o curea Velcro separată sau o legătură de cablu.
• Depozitarea cablurilor în locuri calde în timp ce sunt bobine: Un cablu spiralat depozitat lângă un cazan, lângă un radiator sau într-o mașină fierbinte accelerează semnificativ migrarea plastifianților din izolația PVC. Odată ce plastifiantul a dispărut, PVC-ul devine rigid și fragil.
• Înfășurarea cablurilor strâns în jurul mânerelor echipamentului: Mulți oameni înfășoară strâns firele de prelungire în jurul mânerului unei scule electrice sau a unui aspirator pentru depozitare. Raza strânsă la punctele de înfășurare și presiunea din tensiunea proprie a cablului provoacă deformare persistentă.
• Stivuirea articolelor grele deasupra cablurilor spiralate: Bobinele plate depozitate sub rafturi cu unelte sau echipamente stivuite pe ele suferă deformarea prin compresie a izolației. Acest lucru este deosebit de dăunător pentru cablul plat tip panglică.

Inspectarea cablurilor pentru daune cauzate de ambalarea incorectă

Unul dintre aspectele subapreciate ale întreținerii cablurilor este să știi ce să cauți atunci când evaluezi dacă istoricul de înfășurare a cablului a cauzat daune. Inspecția vizuală detectează cele mai grave probleme înainte ca acestea să devină pericole pentru siguranță.

Semne vizuale de deteriorare a ambalajului

• Îndoire: O cută ascuțită în formă de V sau U în mantaua cablului care nu se relaxează atunci când cablul este așezat plat. Acest lucru indică firele conductorului de dedesubt au fost deformate permanent.
• Urme albe de stres pe mantaua exterioară: O decolorare palidă sau albicioasă la un punct de îndoire indică faptul că polimerul s-a întins dincolo de limita sa elastică. Aceasta se numește „albire la stres” și este un semn de avertizare timpurie al crăpăturilor care vor veni.
• Crăpături vizibile pe mantaua exterioară: Orice fisura de suprafata trebuie tratata ca un defect descalificator. Chiar dacă izolația de bază pare intactă, o manta crapată permite pătrunderea umezelii care accelerează coroziunea conductorului și în cele din urmă provoacă defecțiunea izolației.
• Set permanent sau „înfăşurare memorie”: Un cablu care își păstrează forma încolăcită și nu poate fi așezat plat fără să se răstoarne are o solicitare internă semnificativă de torsiune. Acest lucru este mai puțin periculos decât fisurarea, dar indică oboseală acumulată.
• Decolorarea prin căldură la punctul de intrare al cablului unui ștecher sau priză: Decolorarea maro sau galbenă a mantalei cablului în apropierea unui conector indică faptul că a avut loc o supraîncălzire - adesea cauzată de rezistența excesivă la un punct de îndoire deteriorat din zona de intrare a prizei.

Orice cablu care prezintă îndoire, crăpare, albire prin stres sau decolorare termică trebuie scos imediat din funcțiune. Încercarea de a repara cablul de uz casnic cu bandă electrică nu este o soluție sigură pe termen lung - adezivul de bandă se degradează în timp, iar deteriorarea subiacentă a conductorului poate să nu fie vizibilă în exterior.

Selectarea firelor de prelungire și a cablurilor construite pentru împachetare repetată

Dacă aplicația dvs. implică înfășurarea și derularea frecventă a cablului - unelte de exterior, echipamente portabile, utilizare în atelier - alegerea cablului la punctul de achiziție determină cât de mult va dura și cât de sigur poate fi depozitat. Iată ce să cauți:

Conductoarele din Clasa 5 și Clasa 6 - desemnările cu fire fine conform IEC 60228 - pot avea diametre individuale ale firelor de până la 0,1 mm, comparativ cu 0,4 mm într-un conductor solid de Clasa 1. Această torsionare fină este realizată prin mașini de trasare de precizie a conductorilor și de îmbinare în amonte de extruderul de sârmă și cablu și schimbă fundamental modul în care cablul finit răspunde la îndoire. Un conductor de clasa 5 într-un cablu flexibil de 1,5 mm² poate conține peste 30 de fire de cupru individuale, fiecare transportând doar o parte din curentul total, fiecare șuviță putându-se deplasa față de vecinii săi pe măsură ce cablul se flexează. Acesta este motivul pentru care prelungitoarele flexibile se simt semnificativ diferite de cablurile fixe din interiorul pereților - și de ce pot supraviețui miilor de cicluri de înfășurare care ar rupe un conductor solid în câteva zile.

Contextul industriei și de reglementare: ce spun standardele despre ambalarea cablurilor

Reglementările de siguranță electrică și standardele privind cablurile nu prescriu de obicei exact cum ar trebui să-și împacheteze consumatorii cablurile, dar stabilesc pragurile de producție și utilizare care fac posibilă ambalarea în siguranță. Înțelegerea acestor standarde ajută la contextualizarea a ceea ce este proiectat să tolereze un cablu.

• IEC 60227 specifică cabluri izolate cu PVC pentru tensiuni nominale de până la 450/750V inclusiv, acoperind cerințele de construcție, testare și marcare pe care trebuie să le îndeplinească o operație de extruder de sârmă și cablu pentru a produce un cablu conform.
• IEC 60884 și BS 1363 acoperă sistemele de ștecher și priză în care se conectează firele de prelungire și includ cerințe de reducere a tensiunii care protejează punctul de intrare a cablului - locația cea mai vulnerabilă pentru daune induse de îndoire.
• EN 50525 este standardul european armonizat pentru cablurile de energie de joasă tensiune, inclusiv cablurile flexibile pentru uz general. Acesta specifică testele de încovoiere, testele de îmbătrânire termică și cerințele minime de flexibilitate a conductorilor pe care trebuie să le treacă cablurile înainte de a putea fi vândute pe piețele europene.
• Ghid HSE (Regatul Unit pentru Sănătate și Siguranță) privind siguranța electrică la locul de muncă enumeră în mod explicit prelungitoarele spiralate utilizate la curent nominal sau aproape ca un pericol electric recunoscut, recomandând lucrătorilor să folosească bobine de cablu cu decupaje termice atunci când acţionează prelungitoare la sarcini mari.

Încercarea de încovoiere specificată în EN 50525 – în care o probă de cablu este îndoită în jurul unui dorn cu diametru definit pentru un minim de 30.000 de cicluri – oferă o indicație concretă a ceea ce cablurile conforme cu standardele sunt proiectate să reziste. Un cablu care trece acest test din fabrică, fiind produs pe un extruder de sârmă și cablu calibrat corespunzător, cu grosime constantă a peretelui și calitate bună a polimerului, are un profil de viață de serviciu fundamental diferit față de un cablu neconform care ocolește aceste teste.

Rezumat practic: Reguli cheie pentru împachetarea în siguranță a cablurilor electrice

Reunind totul într-o îndrumare acționabilă, iată principiile cheie pentru oricine care gestionează cablurile electrice și firele de prelungire într-o casă, atelier sau mediu profesional:

1. Desfășurați întotdeauna complet firele de prelungire înainte de a le folosi sub sarcini electrice grele. Chiar și derularea parțială este mai bună decât deloc. Utilizarea unui cablu spiralat de 13 amperi la 10 amperi sau mai mult este un risc de incendiu documentat.
2. Utilizați tehnica de înfășurare peste sub formă pentru cablurile care vor fi înfăşurate şi desfăşurate frecvent. Acest lucru elimină memoria de torsiune și prelungește semnificativ durata de viață a cablului.
3. Mențineți un diametru al buclei de cel puțin 8-10 ori diametrul exterior al cablului la înfăşurare. Pentru un cablu de 10 mm, buclele ar trebui să aibă cel puțin 80-100 mm în diametru.
4. Securizați bobinele cu curele velcro în loc de legături cu fermoar. Legăturile cu fermoar creează daune prin compresie la punctul de fixare în timp.
5. Cumpărați cabluri realizate conform standardelor IEC sau BS și căutați izolație flexibilă din PVC sau TPE și conductori cu fire fine de Clasa 5 sau Clasa 6 pentru aplicații care implică bobinare obișnuită.
6. Inspectați cablurile în mod regulat pentru îndoire, albire prin stres, crăpare sau decolorare prin căldură lângă dopuri. Scoateți imediat cablurile deteriorate din serviciu.
7. Depozitați cablurile departe de sursele de căldură și evitați stivuirea articolelor grele pe cabluri spiralate.

Cablurile nu sunt componente care nu necesită întreținere. Combinația dintre tehnica corectă de înfășurare, selecția adecvată a cablurilor - susținută de producția de sârmă și extruder de cablu de calitate - și inspecția regulată produce un sistem care este atât sigur, cât și economic pe termen lung. Diferența de cost între un fir de prelungire compatibil și bine făcut și o alternativă ieftină neconformă este rareori mai mare de câțiva dolari sau lire sterline. Diferența de cost în rezultatele eșecului este nemăsurat mai mare.
