Ce este un fir ecranat?

Ce este un fir ecranat: răspunsul direct

Un fir ecranat este un conductor electric - sau un grup de conductori - înfășurat într-unul sau mai multe straturi de material conductiv conceput pentru a bloca interferența electromagnetică (EMI) și interferența de radiofrecvență (RFI). Scutul acționează ca o cușcă Faraday în jurul conductorilor care transportă semnalul din interior, redirecționând zgomotul electric nedorit către masă, în loc să îi permită să distorsioneze semnalul transmis. În termeni practici, acest lucru înseamnă că semnalul de date, audio, video sau de putere care călătorește prin cablu ajunge la destinație mai curat și mai precis decât ar face-o printr-o alternativă neecranată.

Firele ecranate sunt cerința de bază pentru orice mediu în care integritatea semnalului nu poate fi compromisă — podelele de automatizare industrială, echipamentele medicale, cabinetele aerospațiale, studiourile de difuzare și centrele de date de mare viteză se bazează zilnic pe ele. Fără ecranare, conductorii sensibili absorb energia radiată de la motoarele din apropiere, sursele de alimentare comutatoare, iluminatul fluorescent și chiar și alte cabluri care rulează în paralel, ceea ce degradează performanța și introduce rate de eroare care se compun la scară.

Acoperirea de ecranare este exprimată ca procent. Un ecran de folie realizează de obicei o acoperire de 100%, în timp ce un scut împletit variază de la 85% la 98%, în funcție de unghiul împletiturii și densitatea firului. Pentru majoritatea cablurilor de semnal industriale, inginerii vizează o acoperire de cel puțin 90%. pentru a îndeplini cerințele IEC 61000 și MIL-DTL-17 fără a crește inutil diametrul sau costul cablului.

Cum este construit stratul de protecție

Scutul în sine nu este un singur strat standardizat. Producătorii selectează arhitectura de ecranare pe baza intervalului de frecvență al interferențelor așteptate, a cerințelor de flexibilitate ale cablului și a mediului de instalare. Înțelegerea fiecărui tip de construcție ajută la specificarea cablului pentru un proiect nou sau la evaluarea unei instalații existente.

Scuturi din folie

Un ecran de folie constă dintr-un strat subțire de aluminiu sau cupru lipit de un suport de film de poliester. Folia se înfășoară în jurul fasciculului conductor cu o suprapunere definită - de obicei 10% până la 25% - pentru a menține continuitatea electrică. Ecranele din folie oferă o acoperire de 100% a suprafeței, făcându-le extrem de eficiente împotriva EMI de înaltă frecvență peste 100 kHz. Sunt ușoare, adaugă un diametru minim și sunt rentabile pentru instrumente multicore și cabluri de date. Compensația este că ecranele din folie sunt relativ fragile și nu sunt potrivite pentru cablurile care se flexează continuu în funcționare.

Scuturi împletite

Un scut împletit este format prin împletirea unor fire fine de cupru cositorit, cupru goale sau sârmă de cupru placată cu argint într-un model țesut în jurul conductorului (conductorilor) izolat. Acoperirea împletiturii depinde de numărul de purtători, de șuruburi pe inch și de diametrul firului de sârmă. O împletitură optimizată pentru atenuare de joasă frecvență – să zicem, sub 10 MHz – ar putea folosi o configurație cu 36 de purtători, 16 fire la o acoperire de 95%. Ecranele împletite oferă o rezistență mecanică excelentă, mențin acoperirea chiar și atunci când cablul este îndoit în mod repetat și oferă impedanță de transfer scăzută, care este metrica cheie pentru eficacitatea ecranării la frecvențe mai joase.

Scuturi spiralate și servite

Un scut în spirală (sau de servire) înfășoară firele elicoidal în jurul miezului cablului, mai degrabă decât să le împletească. Această construcție oferă cablului flexibilitate maximă și cea mai mică rază de îndoire a oricărui design ecranat, motiv pentru care cablurile ecranate în spirală domină în cablurile microfonului, cablurile căștilor și cablurile medicale pentru monitorizarea pacientului care se mișcă constant în timpul utilizării. Acoperirea este puțin mai mică decât o împletitură la același număr de conductori, iar rezistența de contact crește la cicluri de flexibilitate mai mari, astfel încât scuturile spiralate nu sunt de obicei specificate pentru aplicații de date RF sau de înaltă frecvență.

Scuturi combinate

Pentru mediile cu interferențe pe un spectru larg de frecvență, combinația de scuturi stratifică folie și împletește împreună. Folia etanșează fiecare gol pentru protecție la frecvență înaltă, în timp ce împletitura oferă robustețe mecanică și îmbunătățește eficacitatea ecranării la frecvență joasă. Această arhitectură este standard în cablurile de rețea Cat 7 și Cat 8, precum și în cablurile coaxiale de ultimă generație utilizate în aplicațiile de transmisie și transmisie RF. Scuturile combinate pot atinge valori de impedanță de transfer sub 5 miliohmi pe metru , care se traduce direct în îmbunătățiri măsurabile ale calității semnalului în instalațiile solicitante.

Rolul lui Bandaj de sârmă și cablu în ansamblu de cablu ecranat

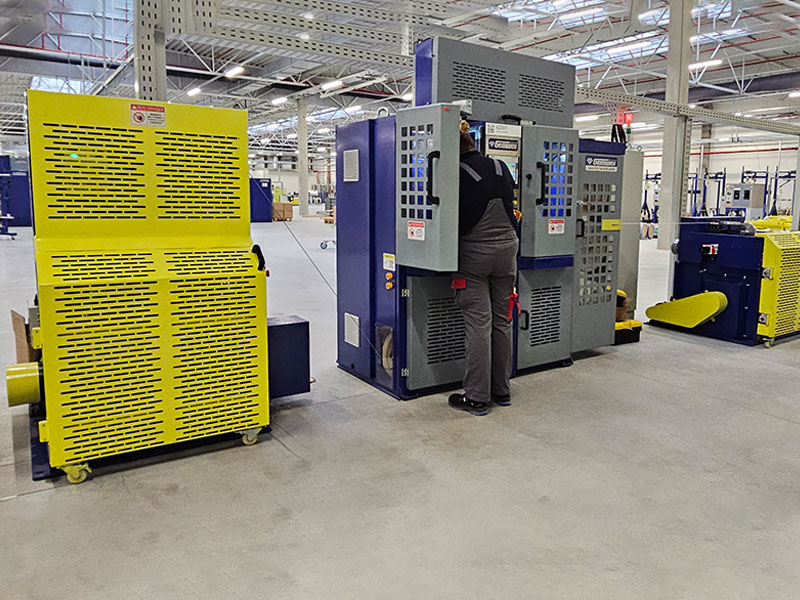

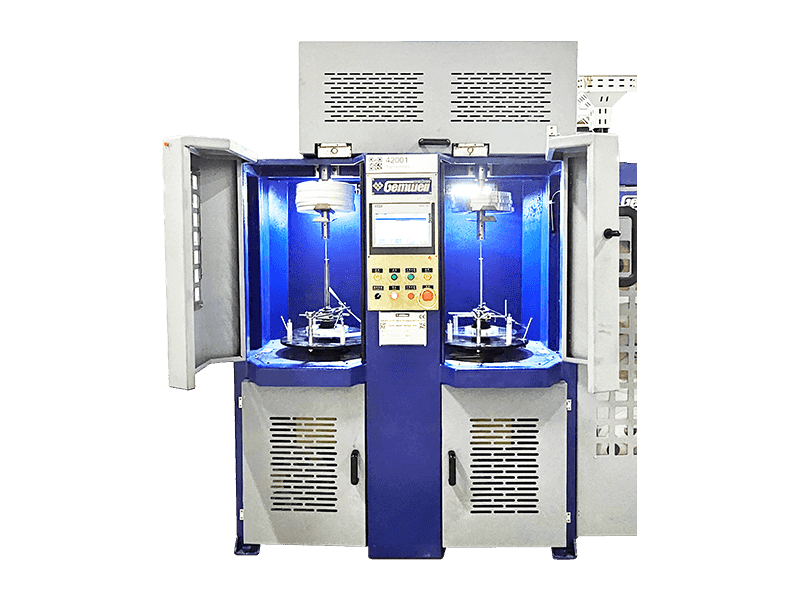

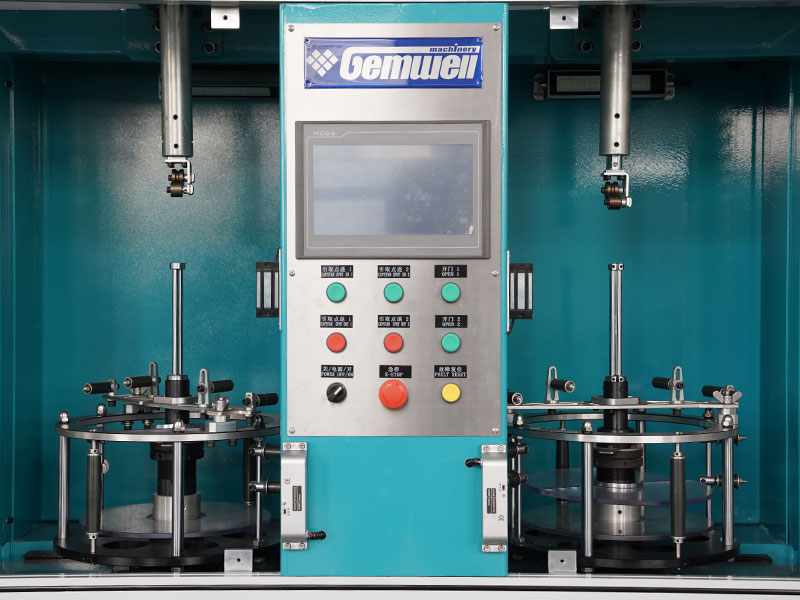

Înainte de aplicarea stratului de scut conductiv, are loc o etapă intermediară critică: bandajarea firelor și a cablurilor. Acest proces înfășoară bandă specializată în jurul pachetului de conductori sau a conductorilor izolati individuali pentru a servi mai multor scopuri structurale și funcționale care afectează direct cât de bine funcționează cablul ecranat finit.

Banda de sârmă și cablu servește ca un separator între izolația interioară și ecranul exterior. Fără această separare, folia sau împletitura ar apăsa direct pe conductorii izolați, creând abraziune mecanică în timpul flexiei și introducând cuplarea capacitivă între ecran și conductorii de semnal. Un strat consistent de bandă netedă previne ambele probleme. Banda menține, de asemenea, rotunjimea miezului cablului, astfel încât scutul să se aplice uniform pe întreaga circumferință - o suprafață neregulată a miezului duce la suprapunerea neuniformă a foliei și la acoperirea inconsecventă a împletiturii, ambele degradând eficiența ecranării.

În cablurile ecranate cu mai multe fire, ecranarea individuală a perechilor sau a grupului se bazează în întregime pe sârmă și cabluri pentru integritatea mecanică. Fiecare pereche răsucită dintr-o pereche răsucită ecranată (STP) sau un design cu pereche răsucită cu folie (FTP) primește propria sa folie de bandă înainte de aplicarea scutului general. Acest lucru previne diafonia între perechi, permițând în același timp împletiturii exterioare să funcționeze ca un strat de respingere a zgomotului în mod comun pentru întregul cablu. Fără pasul de bandă interioară, geometria fiecărei perechi s-ar schimba în timpul procesului de cablare, distrugând consistența impedanței care definește capacitatea de transfer de date a cablului.

Tipuri de bandă utilizate în fabricarea cablurilor

Nu toate materialele de bandă sunt interschimbabile. Producătorii de cabluri selectează tipul de bandă în funcție de temperatura de funcționare, cerințele dielectrice, cerințele de flexibilitate și dacă banda în sine trebuie să contribuie la ecranare.

Procentul de suprapunere în timpul benzării firelor și cablurilor este, de asemenea, o variabilă controlată. O suprapunere de 50% este standard pentru benzile de film din poliester utilizate ca straturi de legare. Pentru benzile din folie de aluminiu-poliester care îndeplinesc o funcție de ecranare, o suprapunere mai strânsă de 25% este obișnuită, deoarece folia în sine oferă o acoperire de 100% - suprapunerea trebuie doar să se asigure că nu se deschide niciun spațiu atunci când cablul se îndoaie. Producătorii definesc toleranțe de suprapunere în documentele lor de control al procesului, iar abaterile care depășesc ±5% sunt semnalate pentru reluare în medii de producție controlate de calitate.

Sârmă ecranată vs. Neecranată: când diferența contează de fapt

Diferența de performanță dintre cablul ecranat și cel neecranat nu este teoretic - se manifestă în moduri măsurabile, în funcție de aplicație. Înțelegerea când ecranarea este esențială față de atunci când nu este necesară ajută la evitarea supraspecificării cablului (ceea ce adaugă costuri și complexitate a instalării) sau subspecificarea acestuia (ceea ce cauzează probleme operaționale reale).

Cablul de pereche răsucită neecranată (UTP) – standardul pentru majoritatea instalațiilor Ethernet de birou – funcționează perfect în medii în care sursele EMI sunt minime și distanța cablului este menținută sub aproximativ 90 de metri. Răsucirea în pereche oferă un grad moderat de respingere a zgomotului în modul comun, care este suficient pentru Ethernet 10/100/1000Base-T într-o clădire comercială tipică. În momentul în care aceste cabluri intră într-un mediu industrial cu variatoare de frecvență, motoare mari sau conducte dense care transportă cabluri de putere și semnal împreună, performanța UTP se degradează măsurabil. Ratele de eroare pe biți cresc, vitezele legăturilor scad la rate mai mici negociate automat, iar retransmisiile de pachete cresc.

Perechea răsucită ecranată (STP, FTP sau S/FTP în funcție de arhitectură) rezolvă aceste probleme prin păstrarea semnalului în ecran și respingerea zgomotului cuplat extern înainte de a ajunge la conductori. Aceeași cursă de 90 de metri care se luptă cu UTP într-un cadru industrial funcționează fiabil la viteze Gigabit atunci când este utilizat un cablu ecranat corespunzător - cu condiția ca ecranul să fie conectat corect la împământare la ambele capete.

Medii care necesită cablu ecranat

• Linii de producție și asamblare cu servomotor și variatoare de frecvență (VFD) care funcționează peste frecvențe de comutare de 1 kHz
• Echipamentul de imagistică medicală în care chiar și zgomotul de amplitudine redusă de pe cablurile senzorului distorsionează datele de diagnostic
• Difuzare și producție audio în care zgomotul de 60 Hz de la infrastructura de alimentare degradează calitatea semnalului
• Instrumentele funcționează în fabrici chimice în care suporturile de cablu amestecă cablurile de semnal de termocuplu cu surse de alimentare de 480 V
• Electronice auto în platforme EV de înaltă tensiune unde sunt necesare cabluri HV ecranate pentru a preveni interferențele cu comunicațiile cu magistrala CAN și magistrala LIN
• Centre de date care rulează conexiuni de cupru 25G și 100G în care cablurile DAC pasive se bazează pe ecranare eficientă pentru a îndeplini obiectivele BER sub 10^-12

Acolo unde cablul neecranat rămâne alegerea potrivită

• Ethernet standard de birou și rezidențial sub 1 Gbps în medii electrice curate
• Cablări interne în carcase bine proiectate, în care carcasa în sine oferă protecție EMC
• Distribuție necritică a puterii de curent continuu la curenți scăzuti unde zgomotul condus este acceptabil
• Semnalul scurt rulează sub 1 metru în medii benigne unde lungimea de cuplare este insuficientă pentru a capta interferențe semnificative

Împământarea corectă a firului ecranat

Un fir ecranat care nu este împământat corespunzător oferă puțină sau deloc protecție. Scutul trebuie să aibă o cale de impedanță scăzută către pământ pentru ca energia de interferență colectată să se scurgă. Împământarea incorectă este una dintre cele mai frecvente cauze ale defecțiunilor EMC în sistemele care utilizează cablu ecranat, iar înțelegerea abordării corecte previne ciclurile costisitoare de depanare după instalare.

Pentru majoritatea aplicațiilor de cablu de semnal, ecranul ar trebui să fie împământat doar la un capăt - de obicei capătul sursei. Această abordare de împământare într-un singur punct previne curgerea curenților de ecran pe lungimea cablului, ceea ce ar induce o tensiune pe ecran și ar anula scopul acestuia. Când ecranul este împământat la ambele capete ale unui cablu lung, orice diferență de potențial de masă între cele două puncte terminale - o apariție comună în instalațiile industriale în care magistralele de împământare la diferite panouri pot diferi cu 1-5 V - conduce un curent prin ecran care induce zgomot direct pe conductorii de semnal.

Excepție fac aplicațiile de înaltă frecvență peste aproximativ 1 MHz. La aceste frecvențe, pământul într-un singur punct creează o rezonanță sfert de undă de-a lungul scutului, care poate de fapt agrava captarea zgomotului de înaltă frecvență. Ecranele cablurilor de date RF și de mare viteză sunt împământate la ambele capete și în mai multe puncte intermediare pentru a se asigura că ecranul rămâne la un potențial constant pe lungimea sa. Cablul coaxial pentru utilizare RF poartă întotdeauna un ecran cu împământare dublă din acest motiv.

Greșeli comune de împământare de evitat

• Lăsând scutul neconectat (plutitor) la unul sau ambele capete - acest lucru transformă scutul într-o antenă mai degrabă decât într-o barieră
• Împământarea printr-un cablu lung de coadă - chiar și un fir de coadă de 50 mm introduce o inductanță măsurabilă care limitează eficacitatea scutului la peste câteva sute de kHz
• Folosind o împământare de scut dedicată care nu este legată înapoi la împământarea sistemului principal - împământări izolate la potențiale diferite cauzează aceeași problemă ca nicio masă.
• Conexiuni de ecranare discontinue prin conectori - fiecare conector de-a lungul unui cablu ecranat trebuie să asigure terminarea ecranului la 360 de grade, nu un contact mic tip coadă.
• Amestecarea împământării într-un singur punct și multipunct pe aceeași lungime de cablu fără un motiv clar de proiectare - aceasta produce un comportament de rezonanță imprevizibil

Cum afectează atașarea firelor și a cablurilor impedanța și calitatea semnalului

Etapa de bandă în fabricarea cablului nu este pur mecanică - are un efect electric direct asupra caracteristicilor de impedanță ale cablului finit. Impedanța determină cât de bine transmite un cablu semnale de mare viteză fără reflexii care corup datele, iar constanta dielectrică a materialului benzii este una dintre variabilele care determină impedanța alături de diametrul conductorului și distanța.

Pentru un cablu coaxial de 50 ohmi, constanta dielectrică a tuturor materialelor izolatoare dintre conductorul central și scut - inclusiv orice straturi de bandă - trebuie luată în considerare în calculul geometriei. Banda de film de poliester are o constantă dielectrică de aproximativ 3,2-3,4. Banda PTFE este de aproximativ 2,1. Un proiectant de cablu care schimbă materialul de bandă fără a recalcula diametrul conductorului sau distanța va produce un cablu care nu își îndeplinește impedanța țintă, ceea ce duce la defecțiuni de pierdere de întoarcere pe cablul finit.

În cablurile de date cu perechi răsucite, etapa de conectare a firului și a cablului determină dielectricul efectiv din jurul fiecărei perechi, care controlează direct impedanța caracteristică a perechii și viteza de propagare. Cablul de categoria 6A, de exemplu, necesită controlul impedanței perechilor individuale cu ±2 ohmi pe întreaga gamă de frecvență de 500 MHz. Atingerea acestei toleranțe necesită un control precis asupra tipului benzii, grosimii, tensiunii și procentului de suprapunere în timpul etapei de bandă. O variație de 10% a grosimii benzii poate schimba impedanța perechii cu până la 1 ohm la frecvențe înalte, ceea ce este în limitele, dar aproape de bugetul de toleranță.

Viteza de propagare - exprimată ca procent din viteza luminii, prescurtat NVP - este, de asemenea, afectată de dielectricul benzii. Un cablu cu bandă de poliester are un NVP mai mic decât același design cu bandă PTFE, deoarece constanta dielectrică mai mare încetinește propagarea semnalului. Pentru testarea reflectometriei în domeniul timpului (TDR) și compensarea întârzierii în sistemele de cablare structurată, instalatorul are nevoie de valoarea NVP publicată de producătorul cablului, care ține cont de banda specifică utilizată în producție.

Sârmă ecranată în aplicații industriale specifice

Fiecare industrie care se bazează pe cablul ecranat se confruntă cu un set distinct de provocări de mediu, tipuri de semnal și constrângeri de instalare. Modul în care este specificat și instalat firul ecranat variază în consecință, iar înțelegerea acestor diferențe facilitează selectarea cablului potrivit pentru un nou design sau depanarea unei instalații existente.

Automatizare industrială și controlul proceselor

Rețelele PROFIBUS, PROFINET, DeviceNet și Modbus TCP specifică cablul ecranat în standardele lor de nivel fizic. O instalație PROFIBUS, de exemplu, necesită o singură pereche ecranată răsucită cu o impedanță caracteristică de 135–165 ohmi la 3–20 MHz. Ecranul trebuie să fie împământat la fiecare panou de control și cutie de joncțiune a dispozitivului de câmp printr-o conexiune cu impedanță scăzută, realizată de obicei cu un presetupă care asigură terminarea ecranului la 360 de grade. Într-un atelier de caroserie obișnuit cu 150–200 de roboți de sudură, cablul de magistrală de câmp protejat necorespunzător este cauza cea mai comună a defecțiunilor de comunicare. care au oprit liniile de producție.

Echipamente medicale și medicale

Cablurile ECG, cablurile pentru electrozi EEG și conexiunile traductoarelor cu ultrasunete necesită toate fire ecranate, dar proiectarea cablului medical adaugă cerințe dincolo de respingerea EMI de bază. Cablul nu trebuie să introducă o capacitate semnificativă între pacient și masă (pentru izolarea în siguranță a pacientului), trebuie să rămână flexibil după sute de cicluri de bobinare și trebuie să reziste la dezinfecția repetată cu agenți chimici agresivi. Multe cabluri de semnal medical utilizează o construcție tri-axială - un conductor central, un scut interior și un scut exterior - unde ecranul interior este condus activ la același potențial ca și conductorul central pentru a elimina încărcarea capacitivă a semnalului. Această tehnică, numită ecranare condusă sau activă, permite cablului să aibă o capacitate efectivă foarte scăzută chiar și pe lungimi de 2-3 metri.

Aerospațial și Apărare

MIL-DTL-27500 și MIL-DTL-17 guvernează firele ecranate utilizate în platformele aerospațiale. Aceste standarde impun banda PTFE în etapele de fixare a ansamblului de cabluri, deoarece temperatura nominală a PTFE de la -65°C până la 260°C acoperă întreaga gamă de medii în aer. Cerințele de ecranare pentru cablarea avionică abordează, de asemenea, efectele indirecte ale trăsnetului - o aeronavă la mare altitudine poate experimenta o lovitură de fulger de 200 kA care se cuplează în cablajele din întreaga structură. Firul ecranat din fasciculele de avionică trebuie să transfere mai puțin de 1% din energia cuplată la conductorul interior, ceea ce stabilește o țintă de impedanță de transfer foarte scăzută. Bandajarea firelor și cablurilor în aceste ansambluri se face sub control strict al procesului, cu verificarea acoperirii 100% înainte de aplicarea scutului.

Audio și Broadcast

Cablul audio profesional echilibrat folosește o pereche de conductori înconjurați de o spirală sau scut împletit. Semnalul diferențial echilibrat respinge zgomotul de mod comun care apare în mod egal pe ambii conductori - inclusiv zgomotul de 60 Hz de la infrastructura de iluminat, sistemele HVAC și cablurile de alimentare care funcționează în paralel. Scutul oferă o barieră suplimentară pentru sursele de zgomot care altfel ar apărea ca un semnal de mod comun. În studiourile de difuzare unde sute de fluxuri audio rulează în paralel pe distanțe lungi, combinația de cablare echilibrată și ecranare este ceea ce permite o transmisie curată a semnalului fără amplificarea buclelor de masă. Cablul standard pentru microfon, de exemplu, menține integritatea semnalului pe distanțe de peste 50 de metri la podele cu zgomot sub -90 dBu.

Cum să identificați un fir ecranat după marcajele și construcția acestuia

La inspectarea unui cablu, mai mulți indicatori vizuali și de imprimare confirmă dacă este ecranat și descriu tipul de ecran utilizat. Înțelegerea acestor marcaje economisește timp atunci când aprovizionați cablul de înlocuire sau când verificați dacă un cablu instalat îndeplinește specificațiile.

Imprimarea mantalei de cablu include de obicei un cod de desemnare care identifică tipul de scut. Denumirile comune urmează convențiile de denumire IEC 60228 și UL:

• F/UTP — Folie de protecție generală, perechi răsucite neecranate în interior. Frecvent în instalațiile ecranate Cat 5e și Cat 6.
• U/FTP — Fără scut general, perechi răsucite individuale ecranate cu folie. Folosit în Cat 6A și Cat 7 pentru a reduce diafonia între perechi.
• S/FTP — Scut general împletit plus perechi individuale de ecranare cu folie. Cele mai înalte performanțe pentru aplicațiile Cat 7 și Cat 8.
• SY, CY, YCY — Codurile de desemnare europene pentru cablurile de alimentare și de comandă ecranate cu blindaj din sârmă de oțel și/sau scuturi din cupru.
• RG (Ghid radio) — Desemnează cablul coaxial. Numărul RG specific (RG-58, RG-6, RG-213) implică tipul de scut și construcția definite în specificația originală MIL-C-17.

Tăierea fizică într-o secțiune transversală a cablului dezvăluie direct stratul de ecranare. Un scut din folie apare ca un strat metalic strălucitor, reflectorizant sub mantaua exterioară, de obicei cu un fir de scurgere care trece pe lângă el. Un scut împletit prezintă un model de sârmă țesut vizibil. Dacă ambele sunt prezente, cablul folosește un ecran combinat. Stratul de bandă de sârmă și cablu, dacă este prezent, apare ca o folie netedă imediat în interiorul stratului de protecție - adesea translucid sau aproape alb pentru banda de poliester sau de culoare argintie pentru bandă folie care înfășoară perechile individuale.

Selectarea firului ecranat potrivit pentru aplicația dvs

Specificarea corectă a firului ecranat implică mai mult decât alegerea celei mai mari acoperiri de ecranare disponibile. Supraspecificarea crește costul cablului, diametrul, greutatea și timpul de instalare. Subspecificarea lasă sistemul vulnerabil la interferențe. Un proces de selecție structurat ține cont de mediul de interferență real, tipul de semnal, domeniul de frecvență, cerințele mecanice și constrângerile de instalare.

Începeți prin a caracteriza sursele de interferență din mediu. O comutare a variatorului de frecvență la 8 kHz generează armonici de până la câteva sute de kHz, ceea ce necesită o folie sau un ecran de împletitură cu impedanță de transfer scăzută în acel interval de frecvență. Un transmițător radio din apropiere sau o instalație radar generează interferențe peste 30 MHz, unde acoperirea foliei este mai critică decât unghiul de împletitură. Dacă sunt prezente ambele tipuri de interferență, un scut combinat este punctul de pornire corect.

Cerința de viață flexibilă a cablului este adesea factorul decisiv între folie și împletitură. Scuturile din folie crapă și dezvoltă goluri după relativ puține cicluri de flexibilitate - de obicei mai puțin de 10.000 în aplicații dinamice. Scuturile împletite pot susține sute de mii de cicluri de flexibilitate înainte ca acoperirea să se degradeze semnificativ. Scuturile spiralate pot susține milioane de cicluri de flexibilitate, dar cu o eficiență redusă de ecranare de înaltă frecvență. Potrivirea tipului de ecranare la ciclurile de flexibilitate așteptate în funcționare previne defecțiunea prematură a cablului care altfel ar apărea ca degradare intermitentă a ecranului și probleme imprevizibile de calitate a semnalului.

Evaluarea temperaturii trebuie să cuprindă atât mediul de operare, cât și orice excursii pe termen scurt. Un cablu cu o temperatură de funcționare de 75°C nu este potrivit pentru instalarea în apropierea unei surse de căldură care atinge vârfuri la 90°C în timpul ciclurilor de producție, chiar dacă 90°C este atinsă doar pentru scurt timp. Materialul de bandă utilizat în etapa de bandă a sârmei și a cablurilor este adesea componenta limitatoare pentru evaluarea temperaturii - banda de poliester mânere până la 125 ° C, în timp ce banda PTFE extinde domeniul la 260 ° C pentru aplicații la temperaturi înalte.

În cele din urmă, confirmați metoda de terminare înainte de a finaliza o selecție de cablu. Un scut împletit necesită o carcasă din spate sau un presetupă care asigură contactul circumferențial al scutului - nu o coadă. Un ecran de folie cu un fir de scurgere necesită un conector care să permită alocarea pinului firului de scurgere. Instalarea unui cablu cu o abordare greșită a terminației face ca ecranarea să fie în mare măsură ineficientă, indiferent de cât de bine este specificat cablul în sine.
