Ce face un cablu SATA? Funcție, tipuri și sfaturi

Ce face un cablu SATA? Răspunsul direct

Un cablu SATA (Serial ATA) servește unui scop principal: creează un canal de comunicare de mare viteză între un dispozitiv de stocare - cum ar fi un hard disk (HDD), o unitate SSD (SSD) sau o unitate optică - și placa de bază a unui computer. Fără acest cablu, sistemul dumneavoastră nu poate citi sau scrie pe acele dispozitive de stocare, ceea ce înseamnă că nu există nici un sistem de operare, nici fișiere și nici un computer funcțional în vreun sens practic.

Există, de fapt, două tipuri de cabluri SATA care lucrează împreună în orice configurație de stocare: Cablu de date SATA , care transmite semnale de date între unitate și placa de bază și Cablu de alimentare SATA , care furnizează energie electrică de la unitatea de alimentare (PSU) către unitatea în sine. Ambele sunt esențiale - o unitate cu doar una dintre cele două conectate pur și simplu nu va funcționa.

Construcția fizică a acestor cabluri - de la grosimea izolației până la puritatea conductorului - depinde în mod semnificativ de procesul de fabricație din spatele lor. Cablurile SATA moderne sunt produse folosind mașini de extrudare de precizie și cabluri care aplică izolația uniform peste conductorii de cupru, asigurând integritatea semnalului pe toată lungimea cablului. Acest detaliu de fabricație nu este banal; afectează direct vitezele de transfer, rezistența la căldură și durabilitatea pe termen lung.

Cum transferă datele cablurilor SATA: mecanismul tehnic

SATA folosește o metodă de transmisie în serie, ceea ce înseamnă că biții de date sunt trimiși unul câte unul într-un flux continuu, mai degrabă decât în paralel. Aceasta a fost o abatere semnificativă față de standardul mai vechi PATA (Parallel ATA), care trimitea mai mulți biți simultan, dar necesita cabluri panglică largi și suferea de interferențe de diafonie la viteze mai mari.

Cablul de date SATA conține 7 pini și 3 conductori : două perechi de linii de semnal diferențial pentru transmiterea și recepția de date și trei linii de masă care reduc interferența electromagnetică. Semnalizarea diferențială înseamnă că cablul trimite același semnal de două ori - o dată normal și o dată inversat - iar dispozitivul de recepție le compară pe cele două pentru a filtra zgomotul. Această abordare permite cablurilor SATA să funcționeze în mod fiabil la frecvențe înalte, fără problemele de interferență care afectau standardele mai vechi.

Comparația vitezei generației SATA

SATA III, care operează la 6 Gb/s cu un plafon efectiv de transfer de aproximativ 600 MB/s , este standardul actual utilizat în aproape toate versiunile de desktop și laptopuri pentru consumatori. Cablul fizic în sine este compatibil cu înapoi în toate cele trei generații - un cablu SATA III poate conecta o unitate SATA I - deși vitezele vor fi limitate la maximul dispozitivului mai lent.

Cablu de alimentare SATA: ce face și de ce contează

Conectorul de alimentare SATA este o mufă cu 15 pini care furnizează trei niveluri separate de tensiune unității conectate: 3,3 V, 5 V și 12 V . Fiecare tensiune îndeplinește o funcție diferită în cadrul componentelor interne ale unității. Linia de 12 V alimentează în principal motorul în hard disk-uri, rotind platourile la 5.400 sau 7.200 RPM. Linia de 5 V alimentează placa logică a unității și electronica de citire/scriere. Linia de 3,3 V, introdusă în revizuirea standardului SATA, este utilizată de unele SSD-uri moderne pentru circuitele lor de control de putere redusă.

Conectorul de alimentare SATA cu 15 pini a înlocuit conectorul Molex mai vechi cu 4 pini utilizat în sistemele PATA. Oferă un profil mult mai subțire, rutare mai ușoară în interiorul unei carcase și capacitatea de a transporta toate cele trei niveluri de tensiune simultan printr-un singur conector. Un SSD obișnuit de 2,5 inchi, în stilul unui laptop, folosește doar linia de 5V, consumând cât mai puțin 1–3 wați sub sarcină , în timp ce un hard disk desktop de 3,5 inchi care se rotește la 7.200 RPM poate trage până la 8-10 wați în timpul operațiunilor de căutare — în primul rând prin șina de 12 V.

Calitatea cablajului din cablul de alimentare SATA - în special gabaritul conductorilor de cupru și consistența izolației - afectează stabilitatea tensiunii sub sarcină. Aici procesele de fabricație, cum ar fi cele utilizate în producția de extrudere de sârmă și cablu, devin direct relevante pentru performanța din lumea reală.

Cum Extruder de sârmă și cablu Tehnologia modelează calitatea cablului SATA

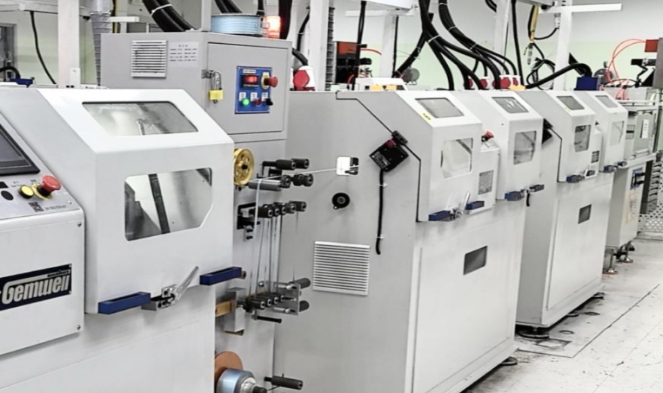

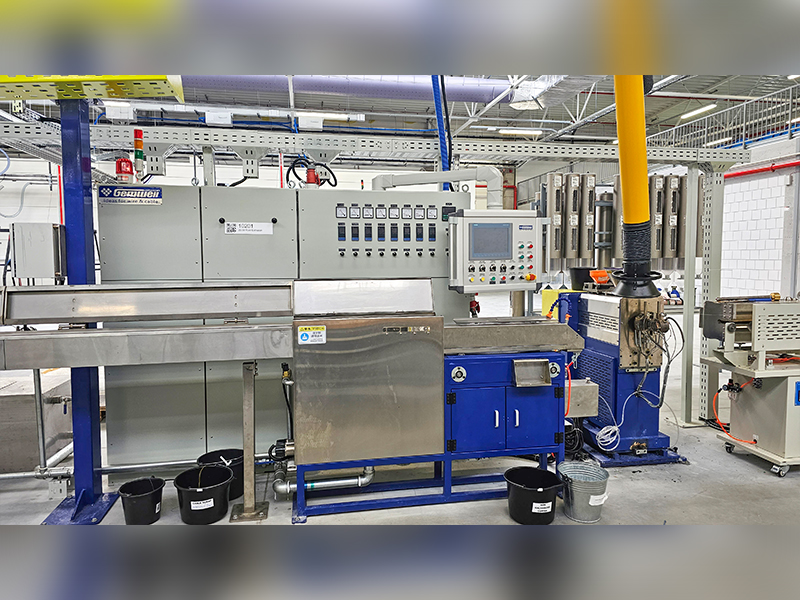

Fiecare cablu SATA își începe viața pe o linie de extrudare. Un extruder de sârmă și cablu este o mașină care forțează materialul termoplastic topit - cel mai frecvent PVC (policlorură de vinil), LLDPE (polietilenă liniară de joasă densitate) sau FEP (etilen propilenă fluorurata) - printr-o matriță în jurul unui conductor de cupru, creând un fir acoperit constant. Acesta nu este un detaliu secundar; calitatea extrudarii determină uniformitatea grosimii izolației, proprietățile dielectrice, rezistența la temperatură și cât de bine rezistă cablul de-a lungul anilor de utilizare.

În special în producția de cabluri SATA, extruderul de sârmă și cablu trebuie să aplice izolație conductoarelor foarte fine cu o precizie extremă. Se folosesc de obicei cabluri de date SATA Conductori 28 AWG pentru liniile de semnal şi Conductori 26 AWG pentru liniile de sol. La aceste calibre, chiar și o mică abatere a grosimii izolației - să zicem, 0,02 mm față de specificații - poate modifica caracteristicile de impedanță ale cablului și poate afecta integritatea semnalului la frecvențele de 6 Gb/s cerute de SATA III.

Ce afectează calitatea extrudarii în cablul finit

• Controlul impedanței: Cablurile SATA sunt specificate pentru a menține o impedanță diferențială de 100 ohmi (±10%). Inconsecvențele de extrudare cauzează variații de impedanță care produc reflexii ale semnalului și erori de date.
• constanta dielectrica: Materialul izolator ales și cât de uniform este aplicat de extruderul de sârmă și cablu determină cât de repede se propagă semnalele prin cablu - impactând direct latența la nivelul nanosecundei.
• Rezistenta la temperatura: Izolația PVC extrudată la grosimea corespunzătoare poate suporta, de obicei, temperaturi de la -20°C la 80°C. Petele subțiri create de mașinile de extrudere prost calibrate duc la defectarea izolației sub căldură susținută de la o unitate încărcată sau un interior cald al carcasei.
• Viață flexibilă: Cum many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Aderența conductorului: Temperatura și presiunea corespunzătoare de extrudare asigură că izolația se leagă curat de mantaua conductorului, fără goluri, ceea ce ar permite pătrunderea umidității în timp.

Producătorii de cabluri de ultimă generație își desfășoară liniile de extrudere de sârmă și cablu cu teste de scântei în timp real și sisteme de măsurare a diametrului care verifică fiecare metru de sârmă extrudată pentru defecte. Cablurile SATA de calitate pentru consumatori de la mărci de renume trec de obicei prin aceste controale de calitate. Cablurile ultra-ieftine de la furnizori necunoscuți – adesea vândute în vrac online – omit frecvent acești pași, rezultând cabluri care funcționează bine inițial, dar dezvoltă erori intermitente în decurs de 12-18 luni.

Cabluri SATA plate și rotunde: diferențe de construcție și când contează

Cablurile de date SATA vin în două formate fizice principale: plat (în stil panglică) și rotund. Ambele au același aranjament de semnal cu 7 pini, dar construcția lor internă și comportamentul practic diferă considerabil.

Cabluri plate SATA sunt stilul implicit livrat cu majoritatea plăcilor de bază. Conductorii sunt așezați unul lângă altul și înveliți într-o înveliș termoplastic plat, produs de obicei printr-un cablu plat și extruder de cablu sau printr-un proces de laminare. Ele sunt ieftine de produs, se așează perfect pe suprafețe și sunt ușor de direcționat de-a lungul marginilor interioare ale carcasei unui PC. Cu toate acestea, au o rază de curbură limitată - forțarea lor în curbe strânse poate îndoi conductorii și poate provoca degradarea semnalului sau deteriorarea fizică a izolației în punctele de tensiune.

Cabluri SATA rotunde sau împletite au conductori izolați individual răsuciți sau îmbinați împreună în interiorul unei mantale exterioare rotunde. Această construcție oferă o flexibilitate mai bună, facilitează rutarea prin canale strânse de gestionare a cablurilor și oferă o ecranare EMI puțin mai bună datorită aranjamentului cu perechi răsucite a conductorilor de semnal. Ele costă mai mult de fabricare, deoarece fiecare conductor trebuie să treacă printr-un extruder de sârmă și cablu separat înainte de asamblare.

Conectori în unghi drept vs. drepte

Pe lângă cele plate și rotunde, cablurile SATA vin și cu conectori drepti sau în unghi drept (90 de grade) la unul sau ambele capete. Conectorul în unghi drept este util în special atunci când o unitate este montată aproape de panoul lateral al unei carcase, unde un conector drept ar ieși în afară și ar putea bloca fluxul de aer sau ar împiedica închiderea panoului. Conectorii în unghi drept introduc o concentrație mică de tensiuni mecanice la punctul de îndoire, astfel încât calitatea cablului - în special robustețea supramolării la intrarea conectorului - devine mai importantă în aceste configurații.

Semne comune că un cablu SATA este defect

Cablurile SATA eșuează și o fac mai des decât se așteaptă majoritatea oamenilor. Deoarece simptomele unui cablu defect imită îndeaproape simptomele unei unități defectuoase, cablurile sunt adesea trecute cu vederea în timpul depanării. A ști ce să cauți economisește timp și previne înlocuirile inutile ale unităților.

• Detectare intermitentă a conducerii: BIOS-ul sau sistemul de operare vede unitatea uneori, dar nu altele. Acesta este un simptom clasic al unui conector de cablu de date SATA slăbit sau deteriorat care nu face contact constant cu pinii.
• Erori frecvente de citire/scriere: Aplicațiile raportează erori la accesarea fișierelor sau sistemul de operare înregistrează erorile de disc în vizualizatorul de evenimente. Dacă diagnosticele SMART arată că unitatea în sine este sănătoasă, cablul este următorul suspect logic.
• Scăderi bruște de performanță: Un SSD SATA III care citește în mod normal la 500 MB/s testează brusc la 150 MB/s. Această viteză se potrivește cu lățimea de bandă SATA I - un semn că legătura se negociază până la cel mai mic numitor comun din cauza erorilor de semnal pe un cablu degradat.
• Unități care dau clic sau nu se rotesc: În timp ce acestea indică de obicei o problemă mecanică a unității, problemele cu cablul de alimentare pot face ca o unitate să nu primească tensiunea adecvată pentru a-și învârti motorul, producând simptome similare.
• Eșecuri de pornire după mutarea cazului: Mutarea unui computer face ca cablurile să se îndoaie și să se miște. Un cablu care a fost la limită funcțional poate pierde complet contactul după o singură relocare.

Remedierea în toate aceste cazuri este adesea a cablu de schimb de 3 $–8 $ , cu toate acestea, oamenii petrec frecvent ore întregi executând diagnostice pe o unitate perfect bună. Schimbați întotdeauna cablul mai întâi atunci când problemele de stocare apar brusc, fără simptome anterioare de uzură a unității.

Cabluri SATA în diferite aplicații ale dispozitivelor

În timp ce computerele desktop sunt cel mai comun context pentru cablurile SATA, interfața apare într-o gamă largă de hardware - iar cerințele de cablu se schimbă în funcție de aplicație.

Calculatoare desktop

Hard disk-urile standard de 3,5 inchi și SSD-urile de 2,5 inci din turnurile desktop folosesc conectori de date și alimentare SATA de dimensiune completă. Plăcile de bază în format ATX oferă de obicei 4 până la 8 porturi SATA , permițând mai multe unități. Plăcile HEDT (High-End Desktop) de ultimă generație pot oferi până la 12 porturi SATA pentru versiuni de stocare intensive, cum ar fi serverele NAS sau stațiile de lucru de editare video.

Calculatoare Laptop

Laptopurile folosesc unități de 2,5 inchi cu aceeași interfață SATA, dar cablul este de obicei o panglică foarte scurtă, uneori cu conexiune directă, integrată în ansamblul compartimentului de unitate. Cablurile SATA aftermarket pentru laptopuri trebuie să fie fabricate la specificațiile exacte de lungime și flexibilitate - aici, proprietățile de flexibilitate ale mantalei de cablu, determinate parțial de alegerea materialului extruderului de sârmă și cablu, devin critice, deoarece cablul suportă stres de fiecare dată când șasiul se îndoaie în timpul utilizării normale.

Servere și dispozitive NAS

În mediile de server, cablurile SATA trebuie să îndeplinească standarde de durabilitate mai ridicate, deoarece unitățile sunt accesate continuu, adesea 24/7. Cablurile de tip server folosesc materiale izolatoare mai grele și conectori de blocare pentru a preveni deconectarea accidentală. Unele configurații de întreprindere folosesc eSATA (SATA extern) pentru conectarea carcaselor de stocare externe - o variantă care utilizează un conector fizic diferit, dar același protocol de semnalizare, cu cabluri care sunt ecranate împotriva EMI externe și evaluate pentru durate mai lungi de până la 2 metri față de limita tipică de 1 metru a cablurilor interne SATA.

Unități optice și hardware specializat

Unitățile DVD și Blu-ray folosesc, de asemenea, conexiuni SATA standard, la fel ca unele unități de bandă și anumite sisteme industriale încorporate. Cablul îndeplinește aceeași funcție în toate acestea: stabilirea unei căi de date și furnizarea de energie. Aplicațiile industriale necesită uneori cabluri cu valori mai mari de temperatură, ceea ce înseamnă că producătorii trebuie să utilizeze diferiți compuși de izolație prin liniile lor de extrudere de sârmă și cablu - materiale precum polietilena reticulat (XLPE) în loc de PVC standard, evaluat pentru funcționare continuă la 90°C sau mai mult.

SATA vs. alte interfețe de stocare: unde se potrivește cablul în imaginea de ansamblu

Înțelegerea a ceea ce face un cablu SATA înseamnă, de asemenea, înțelegerea locului în care se află în raport cu alte tehnologii de conexiune de stocare, în special pe măsură ce unitățile NVMe și M.2 au devenit curente.

Unitățile NVMe M.2 se conectează direct într-un slot de pe placa de bază și nu necesită deloc cablu separat - primesc atât semnale de date, cât și alimentare prin conectorul M.2 în sine. Acest lucru le face mai rapide și mai ordonate într-o construcție gestionată prin cablu. Cu toate acestea, cablurile SATA rămân larg relevante deoarece Unitățile de hard disk încă domină stocarea de mare capacitate, cost-pe-teraoctet — un HDD de 20 TB costă în prezent o fracțiune de un SSD NVMe de 20 TB — și toate HDD-urile folosesc interfața SATA. SSD-urile SATA rămân, de asemenea, populare ca opțiuni de upgrade la prețuri accesibile în sistemele mai vechi care nu au sloturi M.2.

Alegerea cablului SATA potrivit: ce să cauți

Nu toate cablurile SATA sunt create la fel. Având în vedere că cablul în sine este ieftin în raport cu unitățile pe care le conectează - și costul pierderii de date din cauza unei defecțiuni a cablului - merită să alegeți cu atenție. Iată ce trebuie evaluat:

Material conductor și ecartament

Căutați cabluri care specifică conductori de cupru fără oxigen (OFC). Firul OFC are mai puține impurități decât cuprul standard, ceea ce se traduce printr-o rezistență mai mică pe unitate de lungime și o transmisie mai bună a semnalului. Conductorul este tras printr-o matriță pentru a atinge ecartamentul AWG specificat, apoi trece printr-un extruder de sârmă și cablu pentru a primi stratul de izolație. Cablurile care nu specifică tipul de conductor sunt adesea realizate din aluminiu placat cu cupru (CCA), care are aproximativ 60% din conductibilitatea cuprului și este mai fragil sub presiunea de flexie.

Blocarea filetelor conectorului

Conectorii SATA standard nu au mecanism de blocare. Ei se bazează exclusiv pe frecare pentru a rămâne pe loc. Într-un sistem cu vibrații – lângă un ventilator puternic, într-un vehicul sau în orice aplicație mobilă – acesta este un risc real. Cabluri cu a zăvor de blocare sau clemă de reținere pe corpul conectorului asigurați mecanic conexiunea și preveniți deconectarea accidentală. Multe cabluri premium includ această caracteristică pentru un mic cost suplimentar.

Lungimea cablului

Specificația SATA permite lungimi de cablu de până la 1 metru (aproximativ 39 inchi) pentru cablurile interne. Majoritatea sistemelor prefabricate folosesc cabluri în intervalul 45–50 cm, ceea ce este suficient pentru configurațiile standard de turn. Sunt disponibile cabluri mai lungi, dar introduc mai multă rezistență și un potențial de degradare a semnalului, așa că evitați lungimea excesivă - utilizați cel mai scurt cablu care ajunge confortabil de la portul plăcii de bază la unitate, fără tensiune sau îndoiri ascuțite.

Material jacheta

Mantaua exterioară a cablului - aplicată de un extruder de sârmă și cablu ca strat final de extrudare în construcțiile de cablu cu mai multe straturi - determină flexibilitatea, rezistența la temperatură și rezistența chimică. Cablurile standard folosesc PVC, care este flexibil și ieftin. Pentru medii cu temperatură înaltă (cum ar fi serverele dense montate în rack sau carcasele industriale), căutați cabluri cu mantale LLDPE sau FEP, care oferă o rezistență mai bună la căldură și o degajare mai redusă de gaze - eliberarea de fum chimici care pot contamina componentele electronice sensibile în timp în carcasele sigilate.

Brand și Certificare

Cablurile de la mărci consacrate precum Sabrent, StarTech, Rosewill și Monoprice utilizează linii de producție cu un control constant al calității, inclusiv măsurarea diametrului în linie în timpul extrudarii și testarea continuității 100% după asamblare. Cablurile generice fără identificarea mărcii omit acești pași. Lista UL (pentru piețele din America de Nord) și marcajul CE (pentru piețele europene) indică faptul că cablul îndeplinește standardele minime de siguranță electrică și de construcție.

Cum to Properly Connect and Route SATA Cables

Instalarea corectă contează la fel de mult ca și calitatea cablului. Un cablu de înaltă calitate instalat neglijent nu funcționează mai bine decât unul ieftin.

1. Identificați porturile SATA ale plăcii de bază. Acestea sunt de obicei situate de-a lungul marginii din dreapta a plăcii pe sistemele ATX, etichetate SATA0 până la SATA5 sau similar. Utilizați mai întâi porturile cu numere mai mici; acestea sunt adesea conectate la controlerul SATA primar, care oferă cea mai bună performanță și suport pentru prioritatea de pornire.
2. Conectați cablul de date. Conectorul de date SATA are cheia cu o crestătură în formă de L, astfel încât să poată fi introdus doar într-o singură orientare. Apăsați-l ferm în portul de date al unității până când simțiți că se fixează complet. Dacă utilizați un cablu de blocare, cuplați zăvorul.
3. Conectați cablul de alimentare. Conectorul de alimentare SATA cu 15 pini este, de asemenea, cu cheie și se inserează doar într-o direcție. Este nevoie de mai multă forță de inserție decât conectorul de date datorită suprafeței de contact mai mari - aplicați o presiune constantă și uniformă, în loc să balansați conectorul, care poate îndoi sau crăpa carcasa conectorului.
4. Dirijați cablul fără coturi ascuțite. Mențineți o rază de îndoire de cel puțin 25 mm (aproximativ 1 inch) în toate punctele de-a lungul cablului. Cablurile plate sunt deosebit de vulnerabile la îndoire — dacă este disponibil un conector în unghi drept, utilizați-l lângă capătul unității pentru a elimina îndoirea la punctul de intrare a conectorului de unde provin majoritatea defecțiunilor.
5. Asigurați lungimea cablului în exces. Utilizați legături de cablu sau curele velcro pentru a lepăda cablul în exces departe de ventilatoare și căile de flux de aer. Un cablu SATA nesecurizat poate fi introdus într-o lamă a ventilatorului, provocând atât deteriorarea cablului, cât și defecțiunea ventilatorului.
6. Verificați în BIOS după pornire. După instalare, introduceți sistemul BIOS/UEFI și confirmați că unitatea apare în lista dispozitivelor de stocare. Dacă nu, verificați ambele conexiuni ale cablurilor înainte de a presupune o problemă cu unitatea sau placa de bază.

Lanțul de producție din spatele fiecărui cablu SATA

Pentru a înțelege pe deplin ce face un cablu SATA și de ce este importantă calitatea, vă ajută să urmăriți procesul de producție care îl creează. Un singur cablu SATA trece prin mai multe etape de fabricație înainte de a ajunge în mâinile unui constructor de PC-uri.

Începe cu tija de cupru, trasă în jos printr-o mașină de trefilare până la ecartamentul AWG țintă. Sârma trasă trece apoi printr-un extruder de sârmă și cablu, unde se aplică izolație termoplastică. Într-un extruder cu un singur șurub - cel mai comun tip în fabricarea cablurilor - compusul de izolație este alimentat sub formă de pelete într-un butoi încălzit, topit și forțat printr-o matriță care acoperă firul pe măsură ce trece. Vitezele liniei pentru sârmele de calibru fin, cum ar fi 28 AWG, rulează de obicei la 100-600 de metri pe minut , cu profilul de temperatură al extruderului și viteza șurubului controlate cu atenție pentru a menține grosimea constantă a izolației.

După extrudare, conductoarele izolate sunt asamblate - fie așezate plat pentru construcția de cabluri plate, fie răsucite în perechi pentru construcția de cablu rotund. Configurațiile cu perechi răsucite urmează rate specifice de răsucire (viruri pe unitate de lungime) pentru a controla impedanța diferențială. Conductoarele asamblate pot fi apoi trecute printr-un al doilea extruder de sârmă și cablu pentru a aplica o manta exterioară generală.

Urmează terminarea conectorului: capetele cablurilor sunt tăiate la lungime, dezlipite și sertizate sau supramultate cu carcasele conectorului SATA din plastic. Întregul ansamblu este apoi testat pentru continuitate, scurtcircuitare și, în unele cazuri, caracteristicile de impedanță de înaltă frecvență folosind echipamente de reflectometrie în domeniul timpului (TDR).

Întregul proces - de la linia de extrudere de sârmă și cablu până la cablul finit - are loc în mare parte în unități din China, Taiwan și tot mai mult Vietnam și India. Diferența dintre un cablu de 2 USD și un cablu de 7 USD constă de obicei în pașii de control al calității efectuati și cât de strâns este monitorizat procesul extruderului de sârmă și cablu în timpul producției.
