Cum se face un cablu Ethernet: Ghid pas cu pas

Crearea propriului cablu Ethernet este simplă odată ce înțelegeți secvența de cablare, instrumentele potrivite și standardul de cablu de care aveți nevoie. Întregul proces durează mai puțin de 10 minute pe cablu odată ce ai materialele pregătite. Sertezi conectorii RJ45 la fiecare capăt al unui cablu cu pereche răsucită, urmând fie standardul de cablare T568A, fie T568B, apoi verificați conexiunea cu un tester de cablu. Acesta este răspunsul scurt. Restul acestui ghid aprofundează fiecare pas, fiecare variabilă și fiecare greșeală care merită evitată.

Indiferent dacă conduceți un laborator acasă, conectați un birou sau înlocuiți un cablu de corecție deteriorat, construirea propriului cablu Ethernet vă oferă control exact al lungimii, posibilitatea de a alege materiale de calitate superioară și o înțelegere reală a ceea ce se află în interiorul cablului în care aveți încredere în rețeaua dvs.

Ce se află de fapt în interiorul unui cablu Ethernet

Înainte de a strânge ceva, este de ajutor să știi cu ce lucrezi. Un cablu Ethernet standard conține patru perechi răsucite de sârmă de cupru - opt conductori în total . Răsucirea este intenționată. Fiecare pereche este răsucită la o rată ușor diferită pentru a anula interferența electromagnetică (EMI) de la perechile învecinate, o proprietate numită anulare a diafoniei.

Mantaua exterioară a cablului - partea pe care o vedeți și mânuiți - este de obicei realizată din PVC sau dintr-un compus cu emisii reduse de halogen (LSZH). Această jachetă este produsă în lungimi continue folosind a extruder de sârmă și cablu , o mașină care topește materialul izolator și îl forțează în jurul conductorilor de cupru în timp ce aceștia trec printr-o matriță. Uniformitatea și grosimea acestei mantale extrudate afectează în mod direct flexibilitatea cablului, rezistența la temperaturi extreme și capacitatea sa de a îndeplini cotele de siguranță la incendiu precum CM, CMR sau CMP.

În interiorul mantalei, fiecare conductor individual este, de asemenea, acoperit cu un strat subțire de izolație din plastic colorat - aplicat din nou de un extruder de sârmă și cablu in timpul fabricatiei. Codificarea culorilor este cea care vă permite să urmăriți cu exactitate diagramele de cablare T568A și T568B atunci când terminați cablul manual.

Categorii de cabluri Ethernet și specificațiile acestora

Pentru majoritatea proiectelor de bricolaj cu cablu Ethernet, Cat6 este punctul ideal practic . Este disponibil pe scară largă, se ocupă de viteze gigabit pe rulări complete de 100 de metri, acceptă 10 Gbps pe distanțe mai scurte și costă doar puțin mai mult decât Cat5e. Cat6A merită să luați în considerare dacă efectuați o instalare permanentă pe perete și doriți să vă protejați pentru viitor la 10 Gbps pe cei 100 de metri.

Instrumente și materiale de care aveți nevoie înainte de a începe

Tăierea colțurilor sculelor este locul în care încep majoritatea cablurilor Ethernet eșuate. O crimpare proastă este invizibilă pentru ochi, dar este devastatoare pentru a semnala integritatea. Iată tot ce aveți nevoie pentru a face treaba corect:

Instrumente esențiale

• Instrument de sertizare — Acesta este cel mai important instrument. O sertitoare cu clichet de calitate (cum ar fi cele fabricate de Platinum Tools sau Klein Tools) aplică o presiune uniformă și constantă pe toți cei opt pini simultan. Sertizoarele ieftine fără clichet sunt cauza numărul unu a conexiunilor intermitente.
• Deconectare cabluri — Un dispozitiv de dezimbrare dedicat cablului încorporează mantaua exterioară fără a răni izolația conductorului din interior. Puteți folosi un cuțit utilitar în situație de împușcare, dar izolația interioară tăiată provoacă scurtcircuite și degradarea semnalului.
• Tăiere de sârmă sau foarfece tăiate la nivel — Pentru tăierea conductoarelor la o lungime uniformă înainte de introducerea în conectorul RJ45.
• Tester de cablu — Nenegociabil dacă faceți mai mult de un cablu. Un tester de continuitate de bază costă sub 20 USD și confirmă că toți cei opt pini sunt conectați corect la ambele capete.
• Riglă sau bandă de măsură — Pentru a măsura cu precizie lungimea cablului și pentru a verifica dacă nu ați destors mai mult decât cantitatea recomandată de conductor la fiecare capăt.

Materiale

• Bobină în vrac pentru cablu Ethernet — Cumpărați cu piciorul sau în bobine de 250 de picioare, 500 de picioare sau 1.000 de picioare, în funcție de scopul proiectului dvs. Mantaua cablului, produsa prin a extruder de cablu în timpul producției, ar trebui să fie marcat cu categoria sa, ecartamentul conductorului (de obicei 23 AWG pentru Cat6) și orice listă de siguranță aplicabilă (CMR pentru coloane, CMP pentru spații plenum).
• conectori RJ45 — Cumpărați conectori care se potrivesc cu categoria dvs. de cablu. Cablurile Cat6 cu conductorii lor de diametru mai mare și caneluri interne necesită conectori clasificați Cat6 cu un canal conductor mai larg. Utilizarea conectorilor Cat5e pe cablul Cat6 are ca rezultat o potrivire proastă și o sertizare eșuată.
• Cizme de descărcare a tensiunii (opțional) — Aceste manșoane din plastic alunecă peste cablu înainte de sertizare și se fixează peste conectorul RJ45 pentru a proteja joncțiunea de îndoiri repetate.
• Etichete de cablu sau marcaj — Etichetați ambele capete ale fiecărui cablu pe care îl faceți. Acest lucru economisește ore de depanare mai târziu.

Înțelegerea standardelor de cablare T568A vs T568B

Aici oamenii devin confuzi, așa că haideți să o rezolvăm direct. Există două standarde de cablare acceptate pentru cablurile Ethernet: T568A și T568B , definit de standardul TIA/EIA-568. Ele diferă doar prin aranjarea perechilor portocalii și verzi (pinii 1, 2, 3 și 6). Ambele funcționează bine pentru Gigabit Ethernet. Alegerea contează doar pentru consistență într-o singură instalație.

T568B este standardul cel mai frecvent utilizat în Statele Unite , în special în mediile comerciale și de întreprindere. T568A este preferat în instalațiile guvernamentale (este specificat în unele standarde de rețea guvernamentale din S.U.A.) și este, din punct de vedere tehnic, standardul preferat de TIA pentru instalațiile noi. În practică, atâta timp cât utilizați același standard la ambele capete ale unui cablu direct, funcționează.

T568B Pin-Out (de la stânga la dreapta, cu fila în jos)

Cabluri drepte și încrucișate

A cablu direct folosește același standard de cablare (T568A sau T568B) la ambele capete. Aceasta este ceea ce faceți în aproape orice situație: conectarea unui computer la un comutator, un comutator la un router, o priză de perete la un panou de corecție. A cablu încrucișat folosește T568A la un capăt și T568B la celălalt, schimbând perechile de transmisie și recepție. Cablurile încrucișate au fost necesare în trecut pentru a conecta două computere direct fără un comutator. Astăzi, aproape toate plăcile de interfață de rețea (NIC) și switch-urile moderne acceptă Auto-MDI/MDIX, care detectează și corectează automat tipul de cablu, făcând cablurile încrucișate în mare parte depășite. Cu toate acestea, cunoașterea distincției previne confuzia atunci când întâlniți un cablu încrucișat vechi într-o instalație moștenită.

Pas cu pas: Cum se face un cablu Ethernet

Urmați acești pași cu atenție. Diferența dintre un cablu care funcționează la viteze gigabit și unul care eșuează la 100 Mbps - sau nu se conectează deloc - se reduce adesea la milimetrii de conductor expus sau la unghiul unui singur fir.

Pasul 1: Tăiați cablul la lungime

Măsurați distanța pe care trebuie să o acoperiți și tăiați cablul. Adăugați o lungime suplimentară de cel puțin 6 până la 12 inchi pentru a ține cont de terminațiile de la fiecare capăt și pentru a vă oferi puțină slăbiciune pentru re-terminarea viitoare dacă un conector se defectează vreodată. Lungimea maximă pentru un singur segment de cablu Ethernet este de 100 de metri (328 de picioare) pentru Cat5e prin Cat6A. Depășirea acestui lucru cauzează atenuarea semnalului și conexiuni nesigure.

Dacă utilizați cizme de descărcare a tensiunii, glisați una pe cablu acum - înainte de a atașa conectorul - pentru că nu le puteți adăuga ulterior.

Pasul 2: Decupați jacheta exterioară

Folosiți dispozitivul de dezimbrare pentru a înțepa și îndepărta aproximativ 1 până la 1,5 inchi (25 până la 38 mm) din mantaua exterioară din fiecare capăt. Înscrieți ușor - tăiați materialul de înveliș PVC sau LSZH care a fost aplicat de un extruder de sârmă și cablu la o grosime controlată și nu necesită multă presiune. Rotirea stripperului în jurul cablului o dată sau de două ori este suficientă. Scoateți secțiunea jachetei marcate pentru a expune cele patru perechi răsucite din interior.

Inspectați conductorii. Dacă izolația colorată a unui fir individual este tăiată sau tăiată, tăiați cablul înapoi și începeți din nou acest pas. Un izolator tăiat provoacă un scurtcircuit între conductoarele adiacente sub semnalizarea de înaltă frecvență a Ethernet-ului modern.

Unele cabluri Cat6 au o spline din plastic în formă de cruce (numită și separator sau umplutură X) care parcurge lungimea cablului pentru a menține perechile separate fizic și pentru a reduce diafonia. Dacă a dvs. o face, tăiați-o la același nivel cu tăietura jachetei folosind tăieturi tăiate la nivel.

Pasul 3: Desfaceți și aranjați perechile

Desfaceți cu grijă fiecare dintre cele patru perechi și îndreptați conductorii individuali. Pentru T568B, aranjați-le de la stânga la dreapta în această ordine: portocaliu/alb, portocaliu, verde/alb, albastru, albastru/alb, verde, maro/alb, maro.

Acesta este pasul care îi împiedică cel mai des pe începători. Fă-ți timp aici. Așezați firele plat în mână și verificați secvența de două ori înainte de a continua. Un fir transpus înseamnă că cablul nu va funcționa - sau mai rău, va funcționa intermitent, ceea ce este mai greu de diagnosticat.

Nu derulați mai mult conductor decât este necesar. Standardul TIA/EIA-568 specifică o lungime maximă nerăsucită de 13 mm (aproximativ jumătate de inch) pentru Cat6. Desfacerea excesivă degradează performanța de diafonie a cablului și poate face ca acesta să eșueze testările de certificare chiar dacă se conectează la viteze gigabit în timpul testării de bază.

Pasul 4: Tăiați conductorii la lungimea uniformă

Țineți toți cei opt conductori plate și uniformi în mână, menținând secvența corectă de la stânga la dreapta. Folosind tăieturi tăiate la nivel, tăiați-le pe toate la aceeași lungime - aproximativ 12 până la 14 mm (aproximativ jumătate de inch) de unde se termină mantaua exterioară. Scopul este o îmbinare perfectă, chiar tăiată peste toate cele opt fire. Lungimile neuniforme înseamnă că unii conductori nu vor ajunge la pinii din conectorul RJ45, producând un circuit deschis pe acești pini.

Pasul 5: Introduceți conductorii în conectorul RJ45

Țineți conectorul RJ45 cu urechea îndreptată în jos și capătul deschis spre dvs. Glisați cei opt conductori în cele opt canale ale conectorului, menținându-le ordinea. Împingeți-le ferm până la capăt - fiecare conductor trebuie să atingă peretele frontal al conectorului pentru ca știfturile de sertizare să facă un contact adecvat.

Înainte de a sertizat, priviți partea din față a conectorului (capătul unde sunt pinii). Ar trebui să vedeți o culoare diferită la fiecare poziție a pinului, iar jacheta ar trebui să fie vizibilă în interiorul secțiunii de detensionare din spate a conectorului. Dacă mantaua nu se află în interiorul conectorului, dispozitivul de detensionare mecanică nu se va cupla corect, iar cablul va fi fragil la acea joncțiune.

Folosiți conectori RJ45 de trecere dacă învățați - au o deschidere în față care vă permite să împingeți conductorii până la capăt și apoi să tăiați excesul după sertizare. Sunt mai ușor de încărcat corect și produc rezultate mai consistente pentru începători.

Pasul 6: Crimpați conectorul

Introduceți conectorul RJ45 încărcat în matrița potrivită de pe unealta de sertizare. Strângeți mânerele ferm și complet. O sertitoare cu clichet va face clic și va elibera atunci când a fost aplicată o presiune suficientă. O sertiță fără clichet necesită să judeci presiunea în funcție de senzație - strângeți suficient de tare pentru ca toți cei opt pini să fie complet introduși în izolația conductorului și urechea de eliberare a tensiunii să fie apăsată complet pe mantaua cablului.

Dacă ați folosit un conector de trecere, tăiați conductorul în exces care iese din față cu tăieturile tăiate la nivel. Fața tăiată trebuie să fie la același nivel cu partea frontală a conectorului.

Repetați toți pașii pentru celălalt capăt al cablului. Pentru un cablu direct, utilizați același standard de cablare (T568B sau T568A) la ambele capete.

Pasul 7: Testați cablul

Conectați ambele capete ale cablului finit la un tester de cablu. Testerul trimite un semnal prin fiecare dintre cei opt pini în secvență și confirmă că fiecare pin de la un capăt se conectează la pinul corespunzător de la celălalt capăt și că niciun pini nu este scurtcircuitat împreună. Un rezultat de trecere la un tester de continuitate de bază înseamnă:

• Toate cele opt conductoare sunt conectate corect (fără deschideri)
• Niciun conductor nu este încrucișat sau schimbat
• Niciun conductor nu este scurtcircuitat unul la celălalt

Un tester de continuitate de bază nu verifică caracteristicile de performanță, cum ar fi atenuarea, pierderea de retur sau diafonia aproape (NEXT). Pentru instalațiile de infrastructură critică, un certificator profesional de cablu (cum ar fi cele realizate de Fluke Networks) efectuează teste complete de certificare TIA-568. Aceste dispozitive costă câteva mii de dolari și sunt de obicei închiriate sau deținute de instalatori profesioniști de rețea.

Cum afectează fabricarea cablurilor cablurile pe care le cumpărați și le utilizați

Când cumpărați o bobină de cablu Cat6 sau Cat6A, calitatea acelui cablu este determinată în mare măsură de modul în care a fost fabricat - în special de precizia și starea acestuia. extruder de sârmă și cablu folosit pentru aplicarea izolației conductoarelor și echipamentul folosit pentru a controla torsiunea fiecărei perechi.

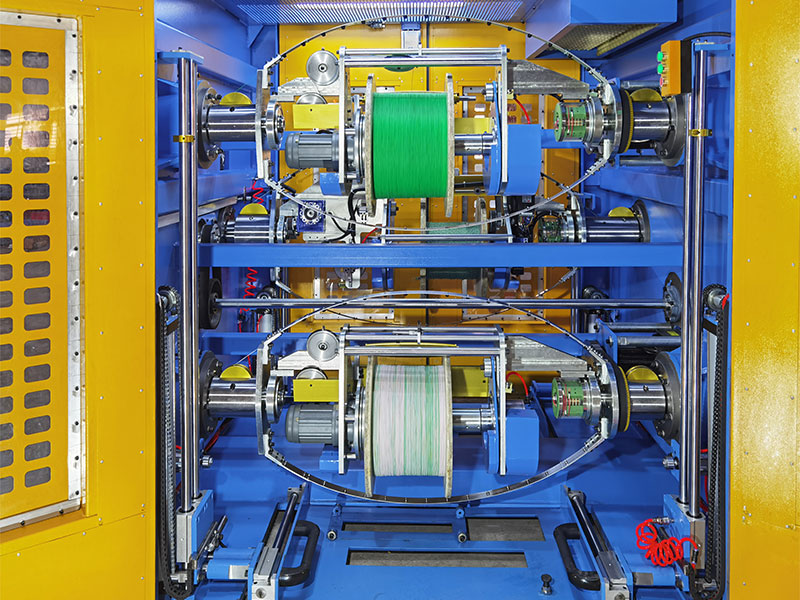

Un extruder de sârmă și cablu funcționează prin topirea unui compus izolator termoplastic (PVC, polietilenă sau material LSZH) și forțându-l să treacă printr-o matriță transversală în jurul unui conductor în mișcare. Extruderul controlează grosimea și concentricitatea stratului de izolație cu toleranțe foarte strânse. Pentru conductoarele de cablu Ethernet, grosimea izolației afectează direct constanta dielectrică a cablului, care determină viteza de propagare a semnalului și impedanța. Cablul Cat6 trebuie să mențină o impedanță caracteristică de 100 ohmi ±15% în intervalul său de frecvență - o specificație care depinde în întregime de geometria izolației consistente de la extruderul de cablu.

Acesta este motivul pentru care există o diferență semnificativă între cablul de marcă premium și cablul fără nume ieftin achiziționat de la furnizori neverificați. Cablurile realizate pe extrudere prost întreținute sau cu precizie redusă pot avea o grosime inconsecventă a izolației, conductori decentrați (concentricitate slabă) sau grosime variabilă a peretelui mantalei - toate acestea pot determina ca un cablu să nu respecte standardele de performanță chiar dacă trece un test de continuitate de bază. Un cablu care pare funcțional la 100 Mbps poate să nu reușească să susțină în mod fiabil 1 Gbps sau 10 Gbps din cauza acestor inconsecvențe de fabricație.

În plus, unii producători de cabluri bugetare înlocuiesc conductorii din aluminiu placat cu cupru (CCA) cu cuprul solid. CCA are aproximativ 60% din conductibilitatea cuprului pur , rezistență mai mare și performanță semnificativ mai slabă în aplicațiile Power over Ethernet (PoE) în care cablul trebuie să transporte atât date, cât și energie electrică. Verificați întotdeauna că cablul pe care îl cumpărați este marcat cu „BC” (cupru gol) și nu „CCA” dacă performanța și compatibilitatea PoE contează.

Miez solid vs cablu conductor torsionat: pe care să utilizați

Cablul Ethernet este disponibil în două construcții de conductoare: solid și plin. Această distincție contează mai mult decât își dau seama majoritatea oamenilor.

Cablu conductor solid

Fiecare dintre cei opt conductori este un singur fir de cupru, de obicei 23 AWG pentru Cat6 . Cablul conductor solid este proiectat pentru instalații permanente: trece prin pereți, tavane, conducte și între panouri de corecție și mufe keystone. Are performanțe electrice superioare la frecvențe înalte (atenuare mai mică, caracteristici de diafonie mai bune), dar este mai rigid și mai predispus la oboseala conductorului dacă este îndoit în mod repetat. Cablul cu conductor solid nu trebuie utilizat în aplicații în care cablul este mutat, înfăşurat sau îndoit în mod regulat la conectori.

Cablu conductor spiralat

Fiecare conductor este alcătuit din mai multe fire subțiri de cupru legate împreună, de obicei 7 fire per conductor. Cablul torsadat este mai moale, mai flexibil și face față îndoirilor repetate fără a se rupe, ceea ce îl face alegerea potrivită pentru cablurile de corelare: cablul scurt între o mufă de perete și un computer sau între un port pentru panou de corecție și un port de comutare. Cablul spiralat are o rezistență puțin mai mare pe unitate de lungime decât cablul solid, dar la lungimi de cablu de corelare (de obicei sub 5 metri), această diferență este neglijabilă.

Pentru cablurile Ethernet de bricolaj utilizate ca cabluri de corecție, utilizați un cablu conductor torsionat. Pentru cablajele structurate permanente în interiorul pereților, utilizați cablu conductor solid.

Cablu ecranat vs cablu neecranat: când protecția contează

Majoritatea cablurilor Ethernet folosite în case și birouri sunt UTP — Unshielded Twisted Pair. Numai construcția cu perechi răsucite oferă o respingere adecvată a zgomotului pentru majoritatea mediilor. Cablul ecranat adaugă unul sau mai multe straturi de ecranare metalică - folie, împletitură sau ambele - în jurul perechilor sau în jurul întregului pachet de cabluri.

Cablul ecranat necesită conectori RJ45 ecranați, iar ecranul trebuie conectat la o împământare adecvată la un capăt (de obicei, la panoul de corecție sau la comutator). Un scut cu împământare necorespunzător poate introduce de fapt zgomotul, mai degrabă decât să-l elimine - un fenomen numit buclă de masă. Pentru uz casnic și standard de birou, Cablul UTP cu o instalare corectă este suficient pentru toate aplicațiile moderne gigabit și 10 gigabit.

Greșeli frecvente și cum să le remediați

Cele mai multe cabluri Ethernet eșuate DIY se regăsesc la un set mic de erori recurente. Cunoașterea lor în avans economisește timp și risipa de materiale.

Cabluri nefuncționale

Cea mai frecventă greșeală. O pereche transpusă înseamnă că testerul de cablu arată o defecțiune „inversată” sau „pereche divizată”. O pereche divizată este deosebit de insidioasă: cablul se poate conecta la viteze mici, dar eșuează sub sarcină la gigabit, deoarece perechile nu sunt potrivite corect. Verificați întotdeauna de două ori secvența firelor înainte de sertizare. Nu există altă soluție decât tăierea conectorului și re-terminarea.

Conductorii care nu ajung în partea frontală a conectorului

Dacă conductorii nu ajung la peretele frontal al carcasei RJ45, știfturile de sertizare nu vor străpunge izolația și nu vor intra în contact cu cuprul. Rezultatul este un circuit deschis pe acești pini. Priviți prin partea frontală a conectorului cu lumină bună înainte de sertizare - ar trebui să vedeți fiecare culoare a conductorului în slotul său corespunzător. Dacă nu, împingeți cablul din nou și verificați dacă există conductori mai scurti sau îndoiți înapoi.

Jacheta nu este în interiorul conectorului

Mantaua exterioară trebuie să se extindă în spatele conectorului RJ45, astfel încât urechea de eliberare a tensiunii să o prindă în timpul sertării. Dacă ați dezbrăcat prea multă manta, conductorii vor fi atașați la pinii conectorului, dar mantaua va pluti liber, creând un punct slab mecanic care va eșua atunci când cablul este tras sau îndoit. Tăiați cablul în continuare, decupați din nou cu mai puțină îndepărtare a mantalei și re-terminați.

Presiune de sertizare insuficientă

O sertizare care pare completă, dar care nu a fost apăsată complet poate duce la conexiuni intermitente care sunt extrem de greu de diagnosticat - cablul trece un tester de bază într-un moment și eșuează sub sarcina rețelei în următorul. Utilizați o sertiță cu clichet de calitate care garantează o compresie completă înainte de eliberare. Dacă utilizați un instrument fără clichet și aveți vreo îndoială, aplicați o a doua strângere fermă.

Desfacerea excesivă a perechilor

Desfacerea a mai mult de 13 mm de conductor la punctul de terminare degradează performanța de diafonie. Acest lucru nu va face ca un cablu să eșueze la un test de continuitate, dar va face ca un cablu să eșueze certificarea de performanță de Categoria 6. Pentru uz casnic, impactul poate fi invizibil, dar în medii cu panouri de patch-uri de înaltă densitate sau în cabluri lungi, desfacerea excesivă poate fi diferența între funcționarea fiabilă de 1 Gbps și erori frecvente.

Cabluri Ethernet pentru exterior și de specialitate

Cablul Ethernet standard pentru interior nu este potrivit pentru utilizare în aer liber sau îngropare directă. Jacheta din PVC folosită în cablul de interior absoarbe umiditatea în timp și se degradează în lumina UV. Pentru cursele în aer liber - între o casă și un garaj decomandat, de exemplu - aveți nevoie de un cablu special evaluat pentru expunerea în aer liber.

Cablu Ethernet pentru exterior folosește un compus pentru jachetă stabilizat la UV, de obicei polietilenă neagră sau un amestec PVC rezistent la UV, aplicat printr-un extruder de sârmă și cablu formulat pentru rezistența mediului. Unele cabluri de exterior includ, de asemenea, un gel de blocare a apei sau un compus de inundare în jurul perechilor pentru a preveni migrarea umidității în miezul cablului.

Cablu de îngropare directă face un pas mai departe: este conceput pentru a fi îngropat în pământ fără conducte. De obicei, are o manta mai groasa, un miez umplut cu gel si, uneori, un strat de blindaj suplimentar (otel sau aluminiu) pentru a proteja impotriva daunelor mecanice cauzate de pietre sau rozatoare. Mantaua exterioară a cablului blindat este produsă în două straturi de către extruderul de cablu - un strat de așternut interior peste armătură și un strat exterior de protecție - făcându-l semnificativ mai durabil decât cablul standard.

Pentru instalații aeriene (curg între clădiri printr-un cablu înșirat între stâlpi), aveți nevoie cablu Ethernet autoportant , care include o sârmă de mesagerie din oțel integrată în manta sau împachetat alături de cablu. Acest fir de mesagerie suportă tensiunea mecanică a travei, protejând conductorii Ethernet de întindere.

Când terminați cablul de exterior sau de îngropare directă cu conectori RJ45 în punctele de tranziție (unde cablul intră într-o clădire, de exemplu), utilizați cutii de joncțiune rezistente la intemperii sau kituri de îmbinare umplute cu gel sigilate corespunzător pentru a preveni pătrunderea umezelii în punctele de conectare. Conectorii RJ45 în sine nu sunt impermeabili și nu trebuie lăsați niciodată expuși la intemperii.

Considerații privind alimentarea prin Ethernet atunci când vă faceți propriile cabluri

Power over Ethernet (PoE) furnizează curent electric de curent continuu prin același cablu care transportă datele de rețea, eliminând necesitatea unei surse de alimentare separate la dispozitive precum camere IP, puncte de acces wireless, telefoane VoIP și senzori IoT. Dacă faceți cabluri Ethernet care vor transporta PoE, există factori suplimentari de luat în considerare.

Standardul IEEE 802.3bt (PoE) poate oferi până la 90 wați putere per port în toate cele patru perechi. La aceste niveluri de putere, rezistența conductorului contează semnificativ. Disiparea puterii în cablu (pierderi I²R) face ca cablul să se încălzească, iar un cablu care se încălzește într-un pachet cu alte cabluri se încălzește și mai mult. Standardul 802.3bt include linii directoare de reducere care specifică cât de aproape de distanța maximă puteți opera în mod fiabil cablurile PoE incluse.

Utilizați numai conductori solidi din cupru pentru aplicații PoE. Conductoarele din aluminiu placate cu cupru nu sunt recomandate în mod explicit pentru PoE din cauza rezistenței lor mai mari și a tendinței lor de a se defecta în punctele de sertizare sub ciclul termic pe care îl provoacă curentul PoE. Se știe că unele injectoare PoE deteriorează sau distrug cablurile CCA în timp.

Pentru aplicațiile PoE de mare putere, cablul Cat6A este preferat față de Cat6 nu numai pentru performanța sa de 10 Gbps, ci și pentru că conductorii săi de ecartament mai mare (23 AWG, la fel ca Cat6, dar cu o mai bună consistență a construcției) și toleranțe mai strânse de fabricație - inclusiv geometria mai consistentă a izolației de la extruderul cablului în timpul producției - au ca rezultat o rezistență mai mică și mai previzibilă per unitate de lungime.

Terminare la mufe de perete și panouri de corecție în loc de mufe RJ45

Nu orice cablu Ethernet are nevoie de un conector de sertizare RJ45. Instalațiile de cablare structurată termină de obicei cablurile permanente la mufele keystone montate pe plăci de perete sau la porturile panoului de corelare cu 110 perforații. Ambele tipuri de terminare folosesc un instrument de perforare mai degrabă decât o sertizor.

O unealtă de perforare așează și decupează conductorul într-un terminal cu fante într-o singură mișcare. Fanta taie prin izolația conductorului și face contact cu cuprul gol, similar modului în care funcționează pinii IDC (contact de deplasare a izolației) dintr-un conector RJ45 în timpul sertării. Mufele Keystone sunt etichetate cu codurile de culoare T568A și T568B, așa că pur și simplu urmați diagrama de culori imprimată pe mufa în sine.

Utilizați o lamă perforată de 110 pentru categoria de cablu pe care o încheiați. Lamele uzate de la utilizare sau de tip incorect pot produce terminații slabe care trec testul de continuitate, dar nu certifică performanța. Mufele Keystone Cat6A de înaltă calitate utilizează un design articulat sau fără unelte care menține răsucirea perechii cât mai aproape de punctul de terminare, păstrând performanța de diafonie pe care a fost proiectată pentru a le atinge construcția cablului, controlată cu atenție în timpul procesului de extrudare de sârmă și cablu din fabrică.
