Cum se calculează dimensiunea cablului de sârmă: Ghid complet

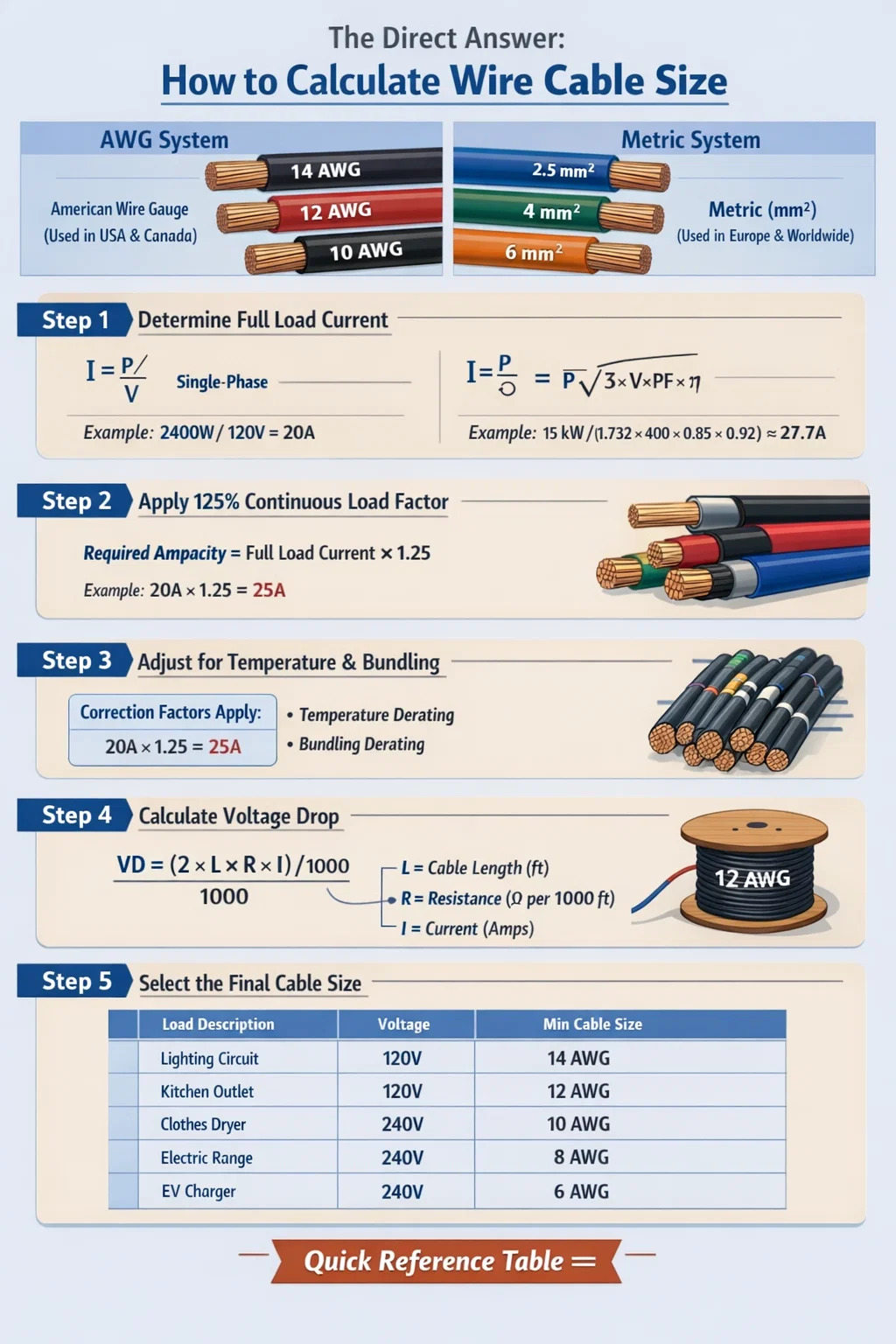

Răspunsul direct: Cum se calculează dimensiunea cablului de sârmă

Pentru a calcula dimensiunea cablului de sârmă, trebuie să determinați curentul (ampacitatea) maxim pe care trebuie să îl transportă cablul, apoi aplicați limite de cădere de tensiune și factori de siguranță pentru a selecta secțiunea transversală corectă a conductorului. Cea mai utilizată formulă se bazează pe Legea lui Ohm combinată cu Codul electric național (NEC) sau standardele IEC. Pentru majoritatea sistemelor de curent alternativ, regula de bază este: selectați un conductor în care capacitatea de purtare a curentului depășește 125% din curentul de sarcină continuă. Pentru circuitele DC sau cablurile mai lungi, calculele căderii de tensiune au prioritate.

În termeni practici, dacă aveți o sarcină continuă de 20 A pe un circuit de 120 V AC, înmulțiți 20 A × 1,25 = 25 A ampacității minime, ceea ce indică un conductor de cupru de 12 AWG conform tabelelor standard NEC de intensitate. Pentru echipamentele sensibile la tensiune pe distanțe lungi, căderea de tensiune trebuie calculată separat folosind formula: VD = (2 × L × R × I) / 1000 , unde L este lungimea cablului unidirecțional în picioare, R este rezistența la 1.000 de picioare și I este curentul de sarcină în amperi.

Acest ghid parcurge fiecare pas al procesului de calcul, acoperind atât sistemele AWG, cât și cele metrice (mm²), diferite tipuri de izolație, condiții de instalare și modul în care calitatea construcției cablurilor, inclusiv modul în care un extruder de sârmă și cablu procesează stratul de izolație — afectează performanța electrică finală și ratingul de siguranță al cablului.

Înțelegerea sistemelor de dimensionare a firelor și cablurilor: AWG vs. mm²

Înainte de a calcula, trebuie să înțelegeți ce sistem de măsurare se aplică regiunii și aplicației dvs. Cele două standarde dominante sunt sistemul American Wire Gauge (AWG) și sistemul metric cu suprafața în secțiune transversală măsurată în milimetri pătrați (mm²).

Sistemul American Wire Gauge (AWG).

AWG este utilizat predominant în Statele Unite și Canada. În mod contraintuitiv, un număr AWG mai mic înseamnă un conductor mai gros, de capacitate mai mare . De exemplu, cuprul 4 AWG transportă mult mai mult curent decât 14 AWG. Scara AWG merge de la 0000 (4/0) la capătul mare până la 40 AWG pentru aplicații cu fire fine. Cablajul rezidențial și comercial obișnuit utilizează 14 AWG, 12 AWG și 10 AWG pentru circuitele de ramificație, în timp ce conductorii de alimentare pot folosi 6 AWG, 4 AWG, 2 AWG sau mai mari.

Sistem metric de secțiune transversală (mm²)

Folosit în Europa, Asia, Australia și în majoritatea altor părți ale lumii, conform standardelor IEC, sistemul mm² descrie direct aria secțiunii transversale a conductorului. Dimensiunile comune includ 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² și nu numai. Un conductor de 2,5 mm² este aproximativ echivalent cu 14 AWG din punct de vedere al secțiunii transversale , deși puterea exactă depinde de tipul de izolație și metoda de instalare.

Metodă pas cu pas pentru a calcula dimensiunea cablului de sârmă

Dimensionarea corectă a cablului urmează o secvență logică. Omiterea pașilor duce fie la cabluri subdimensionate care se supraîncălzi și creează pericole de incendiu, fie la cabluri supradimensionate care risipesc material și cresc costurile de instalare inutil.

Pasul 1: Determinați curentul de încărcare completă

Punctul de pornire pentru fiecare calcul al dimensionării cablului este identificarea curentului de sarcină completă (FLC) al echipamentului conectat. Pentru sarcini rezistive, cum ar fi încălzitoarele, acest lucru este simplu: utilizați P = V × I, rearanjat la I = P / V. Pentru un încălzitor de 2400 W pe un circuit de 120 V, I = 2400 / 120 = 20 de amperi .

Pentru sarcinile motoarelor trifazate, formula este: I = P / (√3 × V × PF × η), unde PF este factorul de putere și η este eficiența. Un motor de 15 kW la 400 V cu PF = 0,85 și η = 0,92 are ca rezultat I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27.7A . Folosiți întotdeauna datele de pe plăcuța de identificare atunci când sunt disponibile, mai degrabă decât estimări calculate.

Pasul 2: Aplicați multiplicatorul de încărcare continuă

Pentru sarcini care funcționează continuu timp de 3 ore sau mai mult, secțiunea 210.19 NEC impune dimensionarea conductorului la 125% din curentul continuu de sarcină . Dacă sarcina dvs. consumă 20 A continuu, ampacitatea minimă a conductorului trebuie să fie de 20 × 1,25 = 25 A. Această marjă de siguranță termică ține cont de acumularea de căldură în izolație în timpul funcționării susținute. Standardele IEC folosesc o abordare similară prin intermediul factorilor de corecție aplicați la valorile de bază a ampacității.

Pasul 3: Aplicați factori de corecție pentru temperatură și grupare

Cablurile instalate în medii cu temperatură ridicată sau grupate cu alte cabluri trebuie să fie reduse. Tabelul NEC 310.15(B)(1) furnizează factori de corecție a temperaturii. La o temperatură ambiantă de 40°C în loc de linia de bază standard de 30°C, un conductor nominal de 75°C trebuie redus cu un factor de 0.88 . Asta înseamnă că un conductor de 25 A la 30 ° C transportă numai 22 A în siguranță la 40 ° C ambiant.

Corectarea grupării este la fel de importantă. Când 4-6 conductori purtători de curent împart o conductă, aplicați un factor de 0,80. Pentru 7–9 conductori, utilizați 0,70. Pentru 10-20 de conductori grupați împreună, factorul scade la 0,50. Neaplicarea factorilor de grupare este una dintre cele mai frecvente cauze de supraîncălzire în jgheaburile comerciale pentru cabluri.

Pasul 4: Calculați căderea de tensiune

Limitele de cădere de tensiune sunt de obicei de 3% pentru circuitele de ramificație și 5% total pentru circuitul de alimentare și ramificație combinate (conform recomandării NEC, deși nu este o cerință de cod dur pentru toate cazurile). Utilizați această formulă pentru circuitele monofazate de curent alternativ și continuu:

VD (volți) = (2 × L × R × I) / 1000

Unde L = lungimea cablului unidirecțional în picioare, R = rezistența în ohmi la 1.000 de picioare (din tabelele de rezistență a conductorilor) și I = curentul de sarcină în amperi. Factorul de 2 ține cont atât de conductorii de ieșire, cât și de retur.

Exemplu: Un circuit de 120 V, 100 de picioare unidirecțională, care transportă cupru de la 15 A la 14 AWG (R = 3,14 Ω/1.000 ft): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volți , care este 7,85% - cu mult peste limita de 3%. Actualizarea la 10 AWG (R = 1,24 Ω/1.000 ft) reduce aceasta la 3,72 V, sau 3,1%, ceea ce este marginal, dar acceptabil pentru sarcini nesensibile. Pentru echipamentele de precizie, trecerea la 8 AWG ar duce la 1,8%.

Pentru sistemele trifazate, formula se modifică astfel: VD = (√3 × L × R × I) / 1000 , înlocuind factorul de 2 cu 1,732 deoarece geometria fazei reduce rezistența efectivă a buclei.

Pasul 5: Selectați dimensiunea finală a cablului

După calcularea intensității necesare (cu toți factorii de corecție aplicați) și dimensiunea minimă a conductorului necesară pentru a îndeplini limitele căderii de tensiune, selectați dimensiunea care este mai mare . Aceasta este dimensiunea cablului de guvernare. Rotunjiți întotdeauna în sus la următoarea dimensiune standard disponibilă a conductorului - niciodată rotunjiți în jos.

Rolul tipului de izolație în puterea cablului

Materialul izolator care înconjoară conductorul determină în mod direct câtă căldură poate susține cablul în siguranță, ceea ce, la rândul său, stabilește gradul de intensitate. Aici este procesul de fabricație - în special performanța extruder de sârmă și cablu — are un impact direct asupra proprietăților electrice și termice ale produsului finit.

Evaluările comune ale temperaturii de izolație și desemnările lor NEC includ:

• 60°C (140°F) — Tip TW, utilizat în cablajul rezidențial mai vechi. Amperitate mai mică, nu este potrivit pentru circuite cu sarcină mare.
• 75°C (167°F) — Tipuri THW, THWN. Cele mai comune izolații comerciale și industriale. Aceasta este coloana standard utilizată în Tabelul NEC 310.15 pentru dimensionarea conductorilor în majoritatea instalațiilor noi.
• 90°C (194°F) — Tipurile THHN, XHHW-2, RHH. Ampacitate de bază mai mare, dar NEC limitează adesea terminarea la 75°C, cu excepția cazului în care echipamentul este evaluat special pentru terminații de 90°C. Poate fi folosit la o temperatură maximă de 90°C în aer liber sau atunci când echipamentul de terminare este evaluat corespunzător.
• 150°C și peste — Cabluri speciale care utilizează cauciuc siliconic, PTFE (Teflon) sau izolație minerală (cablu MI). Folosit în cuptoare, cuptoare industriale și echipamente de proces de înaltă temperatură.

Consistența grosimii izolației este critică. A extruder de sârmă și cablu într-o linie de producție modernă utilizează geometria matriței de precizie, controlul temperaturii de topire și reglarea vitezei liniei pentru a menține grosimea uniformă a peretelui în jurul conductorului. Izolația inconsecventă – mai subțire în unele puncte – creează puncte fierbinți localizate care reduc ratingul termic efectiv chiar dacă grosimea medie respectă specificațiile. Mașinile avansate de extrudare de la producători din China, Europa și America de Nord utilizează acum sisteme de măsurare cu laser și corecție automată a excentricității pentru a atinge toleranțe ale grosimii peretelui cu ±5% sau mai strânse.

Conductori din cupru față de aluminiu: diferențe de dimensionare

Conductoarele de aluminiu sunt utilizate în mod obișnuit pentru cablurile de intrare în serviciu, alimentatoare și distribuția de utilități. Sunt mai ușoare și mai puțin costisitoare decât cuprul, dar aluminiul are doar aproximativ 61% din conductivitatea cuprului , ceea ce înseamnă că aveți nevoie de o secțiune transversală mai mare pentru a transporta același curent.

Ca regulă practică: pentru a se potrivi cu puterea unui conductor de cupru, aluminiul necesită aproximativ două dimensiuni AWG mai mari . Acolo unde cuprul 6 AWG transportă 65A (la 75°C), veți avea nevoie de aluminiu 4 AWG pentru a transporta același curent. Pentru dimensionarea metrică, un conductor de aluminiu de 16 mm² se potrivește aproximativ cu un conductor de cupru de 10 mm².

De asemenea, aluminiul se extinde și se contractă mai mult decât cuprul cu cicluri de temperatură, ceea ce poate cauza slăbirea conexiunii în timp. Toate terminațiile conductoarelor din aluminiu trebuie să utilizeze conectori clasificați AL/CU, iar la îmbinări și terminații este necesar un compus antioxidant pentru a preveni acumularea de oxidare care crește rezistența. Acestea sunt cerințe de cod în majoritatea jurisdicțiilor, nu practici opționale.

Din punct de vedere al producției, extrudarea izolației peste conductorii de aluminiu necesită un control atent al vitezei liniei și al temperaturii compusului în extruder de sârmă și cablu . Chimia suprafeței aluminiului diferă de cea a cuprului, iar unii compuși de izolație aderă diferit. Producătorii de cabluri de calitate efectuează teste de aderență pentru a se asigura că izolația se leagă corect și nu se separă de conductor în timpul flexiei sau ciclului termic.

Dimensionarea cablurilor pentru circuitele motoarelor

Circuitele motoarelor urmează reguli diferite față de circuitele de ramificație generale, deoarece motoarele consumă un curent de pornire foarte mare la pornire - de obicei de 6 până la 8 ori curentul de sarcină maximă timp de 0,5 până la 2 secunde. Cablul în sine nu trebuie să fie dimensionat pentru acest curent de pornire (protecția la supracurent se ocupă de asta), dar conductorul trebuie dimensionat pe baza regulilor NEC Articolul 430, mai degrabă decât a tabelelor standard de intensitate.

Pentru un singur motor, NEC 430.22 necesită ca conductorul circuitului de ramificație să fie dimensionat la cel puțin 125% din curentul de sarcină completă al motorului (FLC) așa cum este listat în tabelele NEC 430.247–430.250 (nu valoarea plăcii de identificare, cu excepția cazului în care plăcuța de identificare este mai mică decât valoarea din tabel). Pentru un motor monofazat de 5 cai putere, 230 V, Tabelul 430.248 listează FLC ca 28A. Conductorul trebuie apoi să gestioneze minim 28 × 1,25 = 35 A, indicând cupru de 8 AWG.

Pentru aplicațiile cu variator de frecvență (VFD), se aplică considerații suplimentare. VFD-urile generează curenți armonici care produc căldură suplimentară în conductori. Mulți ingineri adaugă o marjă suplimentară de 10–15% peste factorul standard de 125% atunci când dimensionează cablurile pentru motoarele acţionate de VFD. De asemenea, este necesar un cablu ecranat între ieșirea VFD și motor pentru a conține zgomotul de înaltă frecvență și pentru a preveni deteriorarea rulmentului din cauza curenților de mod comun.

Calculul căderii de tensiune Deep Dive: cabluri lungi

Pentru cabluri de peste 50 de picioare (aproximativ 15 metri), căderea de tensiune devine adesea factorul de dimensionare dominant - nu ampacitatea. Acest lucru este valabil mai ales în sistemele solare fotovoltaice (PV), instalațiile agricole, iluminatul exterior și instalațiile industriale cu echipamente situate departe de tabloul principal de distribuție.

Calcularea secțiunii transversale a conductorului necesară din căderea de tensiune

Puteți rearanja formula căderii de tensiune pentru a calcula direct secțiunea transversală a conductorului necesară. Pentru cupru într-un sistem monofazat:

A (mm²) = (2 × L × I × ρ) / VD_max

Unde A este aria secțiunii transversale necesară în mm², L este lungimea cablului unidirecțional în metri, I este curentul de sarcină în amperi, ρ (rho) este rezistivitatea cuprului = 0,0172 Ω·mm²/m (sau 0,0282 pentru aluminiu) și VD_max este scăderea maximă admisă de tensiune în volți.

Exemplu: O pompă consumă 30A la 230V, situată la 120 de metri de tabloul de distribuție. Căderea maximă admisă de tensiune = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Rotunjiți la următoarea dimensiune standard: 25 mm² conductor de cupru.

Dacă aceeași pompă ar fi fost localizată la doar 30 de metri distanță, calculul dă 4,49 mm², rotunjind până la 6 mm² - semnificativ mai mic și mai ieftin. Costul subdimensionării pe perioade lungi provine din risipa de energie și din degradarea performanței echipamentului, nu doar din supraîncălzire.

Căderea de tensiune în sistemele solare PV DC

În instalațiile solare, dimensionarea cablului DC este critică pentru eficiența sistemului. Articolul 690 NEC recomandă limitarea căderii de tensiune în circuitele sursei fotovoltaice la 2% sau mai puțin pentru o recoltă maximă de energie. O scădere de 2% pe un sistem cu șiruri de 600 V permite doar scăderea de 12 V pe cablu. Cu un curent de șir de 9 A și o rulare de 50 de metri (unidirecțională), secțiunea transversală necesară a conductorului ar fi A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², indicând un cablu PV de minim 2,5 mm² (USE-2 sau PV Wire în SUA).

Cum afectează calitatea construcției cablurilor calculele de dimensionare

Calculele dimensionării cablului de sârmă presupun că cablul îndeplinește specificațiile nominale. Aceasta înseamnă că conductorul are secțiunea transversală corectă, izolația are grosimea și proprietățile dielectrice corecte, iar rezistența pe unitate de lungime se potrivește cu valorile publicate. În practică, calitatea cablului variază semnificativ între producători, iar această variabilitate afectează în mod direct dacă calculele dvs. sunt valabile în domeniu.

Raportul de umplere a conductorului și eșuarea

Conductoarele spiralate sunt formate din mai multe fire mai mici răsucite împreună. Raportul de umplere - procentul din secțiunea transversală nominală ocupată efectiv de metal - afectează rezistența. Un conductor cu toroane de 2,5 mm² cu împachetare slabă a firelor poate avea o secțiune transversală reală a metalului de numai 2,3 mm², crescând rezistența cu aproximativ 8–9% față de specificație. Acest lucru afectează direct atât căderea de tensiune, cât și performanța termică. Producătorii de cabluri premium măsoară rezistența conductorului conform IEC 60228 sau ASTM B8 pentru a verifica conformitatea.

Grosimea izolației și procesul de extrudare

Stratul izolator se aplică printr-o extruder de sârmă și cablu — o mașină care topește un compus polimeric (PVC, XLPE, LSZH sau alte materiale) și îl forțează printr-o matriță de precizie în jurul conductorului în mișcare. Calitatea acestui proces de extrudare determină consistența grosimii izolației, finisarea suprafeței și aderența la conductor sau mantaua interioară.

Sistemele moderne de extrudere de sârmă și cablu utilizate de producători de top includ:

• Controlul excentricității în buclă închisă : Senzorii laser sau capacitivi măsoară concentricitatea izolației în timp real și ajustează automat poziția matriței pentru a corecta acoperirea decentrată.
• Monitorizarea presiunii de topire și a temperaturii : Asigură o vâscozitate consistentă a compusului prin matriță, prevenind petele subțiri cauzate de variația temperaturii în cilindrul extruderului.
• Spark tester integrare : Testerele de scânteie de înaltă tensiune scanează 100% din cablul produs în linie pentru a detecta găuri sau puncte subțiri din izolație înainte ca cablul să fie bobinat.
• Sisteme de măsurare a diametrului : Micrometrele laser măsoară continuu diametrul exterior și transmit datele înapoi pentru a controla viteza liniei și ieșirea extruderului pentru a menține toleranțele specificate pentru diametru.

Atunci când achiziționați cablu pentru aplicații critice - mașini industriale, cablaje pentru clădiri, alimentatoare subterane - verificați întotdeauna dacă cablul îndeplinește certificările UL, CSA sau IEC testate conform standardelor relevante. Cablul testat și listat de terți garantează că izolația aplicată prin procesul de extrudare a sârmei și cablurilor îndeplinește cerințele minime de grosime, rezistență dielectrică și rezistență la temperatură.

Performanța izolației XLPE față de PVC

Izolația din polietilenă reticulata (XLPE) este produsă printr-un proces specializat de extrudare de sârmă și cablu, care include o etapă de vulcanizare (reticulare), fie prin întărire cu abur, întărire cu azot uscat (linia CCV), fie prin întărire cu umiditate cu silan. Legătura încrucișată creează o rețea polimerică tridimensională care dă XLPE performanță termică semnificativ mai bună decât PVC : Cablurile de alimentare izolate cu XLPE sunt evaluate la 90°C continuu, 130°C în timpul supraîncărcării de urgență și 250°C în condiții de scurtcircuit. PVC atinge vârfuri la 70°C pentru clasele standard.

Pentru cablurile de medie tensiune (1kV–35kV), izolația XLPE produsă pe o sârmă de extrudare triplă și o linie de extrudere de cablu - aplicarea ecranului interior semiconductor, izolației XLPE și ecranului exterior semiconductor într-o singură trecere - este standardul industrial. Această abordare cu o singură trecere elimină contaminarea interfeței dintre straturi, un factor critic pentru integritatea dielectrică de înaltă tensiune.

Exemple practice de dimensiuni ale cablurilor de sârmă în funcție de aplicație

Teoria devine mai clară cu exemple de aplicații concrete în diferite tipuri de instalații. Următoarele exemple lucrate acoperă cele mai frecvente scenarii întâlnite în medii rezidențiale, comerciale și industriale.

Circuit de bucătărie rezidențială (120V, 20A)

NEC 210.11(C)(1) necesită cel puțin două circuite de electrocasnice mici de 20A în zonele de bucătărie. Cablu: 12 AWG / 2 cupru, tip NM-B (Romex), întrerupător 20A. Cablul de la panou este de obicei de 30-60 de picioare într-o casă unifamilială. Căderea de tensiune la 20 A peste 60 de picioare: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75 V, care este 3,96% . Acceptabil pentru majoritatea încărcăturilor de aparate de bucătărie. Pentru o instalare mai conservatoare sau unde rularea depășește 80 de picioare, faceți upgrade la 10 AWG.

Stație de încărcare EV (240V, 48A continuu)

Un încărcător EV de nivel 2 la 11,5 kW consumă 48 A la 240 V. Ca sarcină continuă: 48A × 1,25 = 60A amperitate minimă a conductorului. Selectați 6 AWG cupru THWN-2 în conductă. Pentru o rulare de 50 de picioare de la panou la garaj, căderea de tensiune = (2 × 50 × 0,491 × 48) / 1.000 = 2,36 V = 0,98% — bine în limite. Dimensiunea de 6 AWG este determinată de amperitate, nu de căderea de tensiune în acest caz.

Motor transportor industrial (400V, trifazic, 22kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Aplicați 125% factor motor: 39,7 × 1,25 = 49,6 A. Selectați un conductor de cupru de 10 mm² (evaluat 52A în cablu cu trei fire conform IEC 60364). Trecerea cablului este de 85 de metri de la MCC la motor. Căderea de tensiune = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% - în limita de 3%. Selecția de 10 mm² este confirmată atât de cerințele de amperitate, cât și de căderea de tensiune.

Alimentator subteran (240 V, 100 A, 150 de picioare)

Un alimentator de subpanou de 100 A care folosește conductori de aluminiu în conducta PVC Schema 40 îngropată la 24 inchi. Amperajul necesar: 100A. Conductorul de aluminiu 1/0 AWG este nominal de 120A la 75°C - îndeplinește ampabilitatea. Verificarea căderii de tensiune: aluminiu 1/0 AWG R = 0,327 Ω/1.000 ft. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81 V = 4,09% . Depășește valoarea recomandată de 3%. Upgrade la aluminiu 2/0 AWG (R = 0,259 Ω/1.000 ft): VD = 7,77 V = 3,24% — încă marginal. Utilizați aluminiu 3/0 AWG (R = 0,205 Ω/1.000 ft): VD = 6,15 V = 2,56% — acceptabil.

Considerații de scurtcircuit și curent de defect în dimensionarea cablurilor

Pentru cablurile de medie și înaltă tensiune și pentru cablurile industriale de JT în apropierea transformatoarelor mari, conductorul trebuie, de asemenea, să fie dimensionat pentru a rezista la energia termică a curentului de defect în timpul necesar dispozitivului de protecție pentru a elimina defecțiunea. Aceasta se numește rezistență termică la scurtcircuit verifica.

Formula este: A (mm²) = (I_sc × √t) / K , unde I_sc este curentul potențial de scurtcircuit în amperi, t este timpul de eliminare a defecțiunii în secunde și K este o constantă de material (K = 115 pentru conductoarele de cupru izolate cu PVC care încep de la 30°C; K = 135 pentru cupru izolat cu XLPE).

Exemplu: Un cablu alimentează un panou cu un curent posibil de scurtcircuit de 25 kA, iar întrerupătorul din amonte se eliberează în 0,2 secunde. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Acest lucru necesită un conductor de cupru de minim 120 mm² - indiferent de curentul de sarcină. În apropierea transformatoarelor industriale mari sau a tablourilor de distribuție principale, dimensionarea scurtcircuitului guvernează adesea selecția cablului.

Greșeli frecvente în calculul dimensiunii cablului de sârmă

Înțelegerea metodei de calcul este doar jumătate din luptă. Erorile practice în teren duc la cabluri subdimensionate sau supradimensionate chiar și atunci când inginerul aplică corect formulele.

• Folosind curentul de pe plăcuța de identificare în locul tabelului NEC FLC pentru motoare: NEC 430.22 necesită în mod specific utilizarea valorii tabelului NEC, nu a plăcuței de identificare, cu excepția cazului în care plăcuța de identificare este mai mică. Folosirea curentului mai scăzut de pe plăcuța de identificare a unui motor cu eficiență mai mare și subdimensionarea cablului este o încălcare a codului.
• Ați uitat să aplicați deratingul grupării: Instalarea a șase conductoare THHN într-o singură conductă și dimensionarea fiecăruia în funcție de puterea individuală este o greșeală foarte frecventă. Factorul de grupare de 0,80 reduce puterea lor efectivă, necesitând conductori mai mari.
• Nu ține cont de creșterea viitoare a sarcinii: Un circuit la 95% din puterea conductorului nu lasă loc pentru echipamente suplimentare. Cele mai bune practici din industrie este de a dimensiona cablurile la cel mult 80% din puterea nominală în condiții normale de funcționare.
• Amestecarea valorilor AWG și metrice în aceeași formulă: Folosirea valorilor rezistenței AWG (în Ω/1.000 de picioare) cu lungimi metrice (în metri) fără conversie produce rezultate extrem de incorecte. Confirmați întotdeauna unitățile înainte de a calcula.
• Ignorarea temperaturii ambientale: Cablul instalat într-un spațiu de mansardă la o temperatură ambientală de 50°C în loc de linia de bază standard de 30°C necesită o reducere semnificativă. Un THHN de 12 AWG evaluat 30A la 30°C poate transporta doar 23A la 50°C ambiantă - o reducere de 23%.
• Achiziționarea cablului substandard: Cablul de la producători neverificați poate avea secțiuni transversale reale ale conductorului cu 10-15% sub valoarea nominală din cauza controlului slab al proceselor de trefilare și extrudare a sârmei. Cumpărați întotdeauna cabluri certificate UL sau IEC din surse identificabile.

Referință rapidă: Rezumatul selecției dimensiunii cablului

Pentru o referință rapidă la fața locului, următorul tabel rezumă scenariile obișnuite de sarcină și dimensiunile minime ale cablurilor pe care le necesită în condiții tipice (conductor de cupru, izolație la 75 °C, 30 °C ambiant, un singur circuit în conductă, până la 50 de picioare).
