Cât durează un fir? Durata de viață după tip și aplicație

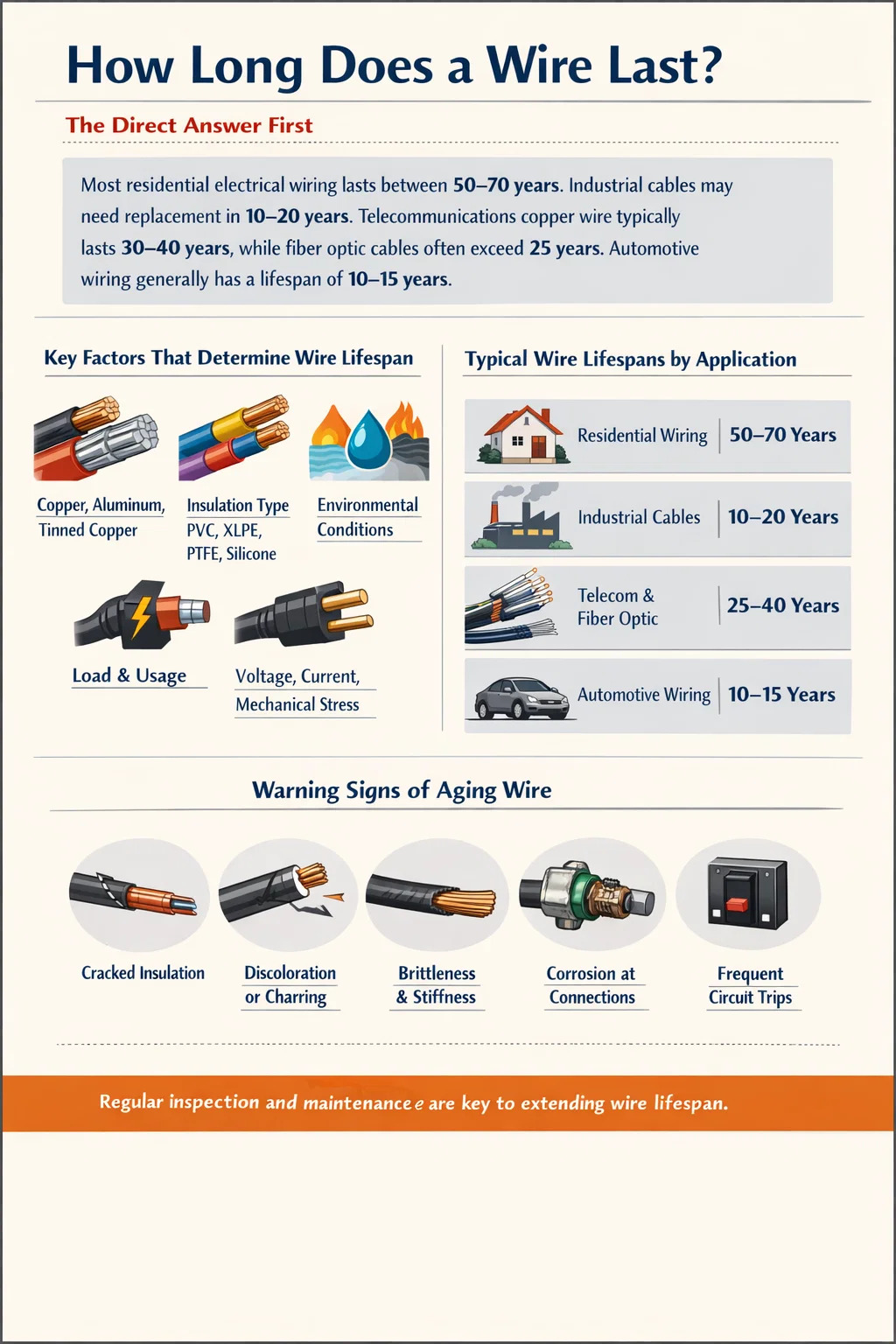

Cât durează un fir? Răspunsul direct mai întâi

Durata de viață a unui fir depinde în mare măsură de materialul său, de tipul de izolație, de mediul de funcționare și de condițiile de încărcare - dar ca etalon practic, majoritatea cablurilor electrice rezidențiale durează între 50 și 70 de ani , în timp ce cablurile industriale din medii solicitante pot necesita înlocuire în doar 10 până la 20 de ani. Firul de cupru pentru telecomunicații rămâne adesea funcțional timp de 30 până la 40 de ani, în timp ce cablurile de fibră optică pot depăși 25 de ani cu o degradare minimă. Firul conceput pentru aplicații auto are de obicei o durată de viață nominală de 10 până la 15 ani, deși performanța reală variază semnificativ în funcție de ciclul de căldură, vibrații și expunerea la fluid.

Aceste numere nu sunt arbitrare. Acestea reflectă zeci de ani de date de teren, cercetare în știința materialelor și standarde de inginerie stabilite de organisme precum Codul electric național (NEC), IEC și UL. Înțelegerea a ceea ce scurtează sau prelungește durata de viață a firului este la fel de importantă ca și cunoașterea cifrelor de bază - și această înțelegere începe din etapa de fabricație, în special în modul în care un extruder de sârmă și cablu modelează izolația și mantaua care protejează conductorul pe toată durata de viață a acestuia.

Factori cheie care determină durata de viață a firului

Nicio variabilă nu determină cât de mult va dura un fir. Mai degrabă, durata de viață este produsul mai multor factori care interacționează, fiecare dintre care poate schimba dramatic fereastra de serviciu așteptată. Iată o defalcare a celor mai critice:

Material conductor

Cuprul rămâne standardul de aur pentru conductorii electrici. Oferă o conductivitate excelentă, rezistă la coroziune mai bine decât multe alternative și menține integritatea structurală sub ciclul termic. Sârma de cupru într-un mediu instalat corespunzător, cu climă controlată poate dura mai mult de 100 de ani — conductorul în sine cade rar; izolația din jurul lui face. Firul de aluminiu, folosit adesea în circuitele de ramificație rezidențiale în anii 1960 și 70, este mai predispus la oxidare la punctele de conectare și se extinde și se contractă mai dramatic odată cu schimbările de temperatură, contribuind la defecțiunile conexiunii care reduc durata de viață efectivă la 30 până la 50 de ani în unele contexte rezidențiale. Conductoarele din cupru cositorit și placate cu argint, utilizate în aplicații marine și, respectiv, de înaltă frecvență, oferă beneficii specifice de rezistență la coroziune care prelungesc viața în acele medii vizate.

Material de izolație și îmbrăcăminte

Izolația este aproape întotdeauna prima componentă care se degradează. PVC (clorura de polivinil) este cel mai utilizat material de izolare la nivel global. Izolația standard din PVC poartă a intervalul nominal de temperatură de la -15°C până la 70°C și prezintă de obicei semne de fragilizare sau fisurare după 20 până la 40 de ani în aplicațiile standard. Polietilena reticulata (XLPE) ofera o rezistenta termica superioara – evaluata pana la 90°C continuu – si rezista la atacul chimic mult mai bine decat PVC-ul standard. Cablurile izolate cu XLPE din instalațiile industriale sau subterane sunt frecvent evaluate pentru 30 până la 40 de ani de funcționare. Izolația din cauciuc siliconic, folosită în medii cu temperaturi ridicate, cum ar fi cuptoarele sau compartimentele motorului, poate face față la temperaturi de până la 180°C și poate păstra flexibilitatea într-un interval mai larg de temperatură, oferindu-i un avantaj de nișă în mediile termice solicitante. Izolația PTFE (teflon), utilizată în procesarea aerospațială și chimică, poate rezista la temperaturi de până la 260°C și are o inerție chimică care o face rezistentă la aproape toți solvenții industriali.

Calitatea extrudarii izolației are un impact direct asupra acestor rezultate. Un extruder de sârmă și cablu care menține temperatura de topire precisă, viteza constantă a liniei și presiunea uniformă a matriței va produce izolație cu grosimea uniformă a peretelui - un predictor cheie atât al performanței electrice, cât și al longevității. Petele subțiri din izolație creează puncte slabe dielectrice în care se concentrează stresul de tensiune, accelerând defalcarea.

Temperatura de operare

Căldura este inamicul principal al izolației firelor. Ecuația Arrhenius, aplicată la îmbătrânirea cablului, arată că pentru fiecare creștere cu 10°C a temperaturii de funcționare peste maximul nominal, durata de viață a izolației este de aproximativ jumătate. Aceasta înseamnă că un cablu evaluat pentru 40 de ani la 70°C de funcționare continuă ar dura, teoretic, doar 20 de ani dacă ar fi funcționat în mod obișnuit la 80°C. Acesta este motivul pentru care reducerea termică este o practică standard de inginerie - cablurile ar trebui să fie dimensionate astfel încât să funcționeze bine în limitele temperaturii lor nominale, nu la plafon.

Expunerea la mediu

Radiațiile UV degradează majoritatea materialelor plastice. Cablurile exterioare expuse la lumina directă a soarelui fără înveliș stabilizat la UV pot prezenta crăpare la suprafață în decurs de 5 până la 10 ani. Pătrunderea umidității în fasciculele de cabluri promovează coroziunea galvanică la terminații și, în aplicațiile de alimentare cu curent alternativ, activitatea de descărcare parțială. Expunerea la substanțe chimice - uleiuri, solvenți, acizi - poate ataca rapid PVC-ul standard și necesită compuși speciali, cum ar fi polietilena clorurată (CPE) sau elastomeri termoplastici (TPE) pentru o durată de viață adecvată. Din punct de vedere mecanic, ciclurile repetate de îndoire, strivirea sau deteriorarea rozătoarelor pot rupe conductorii cu mult înainte ca izolația să se degradeze termic.

Calitate montaj

Chiar și cablul de cea mai înaltă calitate se va defecta prematur dacă este instalat incorect. Depășirea razei minime de îndoire în timpul instalării poate cauza micro-fisuri în izolație sau deforma conductorul. Fitingurile pentru conducte sau legăturile de cablu prea strânse pot crea puncte de stres cronice. Terminarea corectă - folosind conectori clasificați corespunzător, aplicarea unui cuplu corect la urechi și prevenirea pătrunderii umidității în punctele de îmbinare - poate dubla sau tripla durata de viață la aplicațiile critice pentru conexiune.

Durata de viață a firului în funcție de tipul de aplicație

Aplicațiile diferite impun cerințe radical diferite asupra sârmei și cablurilor. Următorul tabel rezumă așteptările tipice de viață de serviciu în categoriile majore:

Aceste cifre presupun condiții standard de funcționare. Îmbătrânirea accelerată din cauza supraîncărcării, instalarea defectuoasă sau mediile dure poate reduce în mod dramatic oricare dintre aceste durate de viață - în unele cazuri industriale, cu 50% sau mai mult.

Rolul lui Extruder de sârmă și cablu Calitate în performanță pe termen lung

Calitatea fabricației este unul dintre cei mai subapreciați factori determinanți ai duratei de viață a firului. Un extruder de sârmă și cablu este mașina care aplică izolație și înveliș peste conductorul gol, iar precizia acestuia determină direct integritatea structurală a produsului final.

Cum afectează consistența extrudarii longevitatea

Procesul de extrudare implică topirea unui compus polimeric și forțarea acestuia printr-o matriță pentru a acoperi conductorul. Parametrii critici includ temperatura de topire, viteza șurubului, viteza liniei, presiunea capului și viteza de răcire. Orice instabilitate a acestor parametri produce defecte de izolare:

• Variația grosimii peretelui — Presiunea inconsecventă a matriței face ca peretele de izolație să fie mai gros pe o parte și mai subțire pe cealaltă (excentricitate). Pereții subțiri concentrează stresul electric, reducând tensiunea de avarie și reducând durata de viață dielectrică.
• Goluri și incluziuni — Captarea gazului în timpul extrudarii creează goluri în corpul de izolație. În cablurile de medie și înaltă tensiune, golurile sunt locuri cu activitate de descărcare parțială - arcuri electrice microscopice care erodează izolația din interior. Un singur microgol poate iniția defecțiunea unui cablu subteran cu ani înainte de sfârșitul așteptat al vieții.
• Rugozitatea suprafeței și contaminarea — În producția de cabluri de înaltă tensiune, imperfecțiunile de suprafață la interfața conductor-izolație creează puncte de îmbunătățire a câmpului electric. Un extruder de sârmă și cablu cu filtrare inadecvată a polimerului topit permite contaminarea cu particule care are același efect.
• Gradul de întărire sau de reticulare — Pentru cablurile XLPE, reacția de reticulare trebuie controlată cu atenție. Izolația subîntărită nu are proprietățile termice și mecanice ale materialului complet reticulat, ceea ce duce la fluaj și deformare prematură la temperaturi ridicate.

Sistemele moderne de extrudere de sârmă și cablu abordează aceste preocupări prin controlul șurubului servo-acționat, măsurarea în timp real a grosimii peretelui prin cadru laser sau scanare cu raze X, feedback în buclă închisă pentru a menține concentricitatea matriței și testarea scânteilor în linie pentru a detecta găurile de izolație imediat după extrudare. Un producător care operează cu echipamente de extrudare învechite sau prost întreținute poate produce cabluri care arată conform, dar prezintă defecte latente invizibile pentru inspecția vizuală standard.

Extrudarea cu un singur strat vs. cu mai multe straturi

Construcțiile de cabluri de înaltă performanță necesită adesea coextrudare - aplicarea simultană a două sau mai multe straturi de polimer într-o singură trecere. Pentru cablurile XLPE de medie tensiune, aceasta înseamnă, de obicei, un strat de ecran de conductor, izolația principală și un strat de ecran de izolație aplicate simultan. Aderența interfeței dintre aceste straturi este critică: delaminarea la limitele straturilor creează spații libere în care se poate acumula umiditate și pot apărea descărcări parțiale. Un extruder de sârmă și cablu proiectat pentru coextrudare triplă trebuie să mențină un echilibru precis al presiunii în toate cele trei fluxuri de polimer. Dezechilibrul de presiune face ca un strat să contamineze pe altul la interfață, creând defecte de includere pe care testarea standard a produsului finit ar putea să nu le detecteze până când nu au trecut ani de serviciu.

Semne de avertizare că un fir ajunge la sfârșitul duratei de viață

Identificarea îmbătrânirii firului înainte de defecțiune previne deteriorarea echipamentului, incendiile și pericolele de siguranță. Următoarele simptome indică faptul că inspecția sau înlocuirea trebuie luată în considerare cu seriozitate:

• Crăparea sau crăparea mantalei de izolație — Fisurile de suprafață care apar chiar și fără îndoire indică degradarea avansată a polimerului. Odată ce fisurarea este vizibilă, izolația poate să fi pierdut o rezistență dielectrică semnificativă.
• Decolorare sau carbonizare — Îngălbenirea izolației PVC albe sau gri indică expunerea prelungită la căldură. Decolorarea maro sau negru lângă terminații sugerează supraîncălzirea susținută la punctele de conectare.
• fragilitate sau rigiditate — Izolația care se crăpă sau se fulg când este îndoită ușor și-a pierdut conținutul de plastifiant prin migrare sau evaporare. Acest lucru este obișnuit în special la cablurile mai vechi din PVC în medii fierbinți.
• Deriva crescută a rezistenței de izolație — În programele de întreținere industrială, testarea periodică a megaohmmetrului urmărește rezistența izolației în timp. O tendință constantă de scădere indică pătrunderea umidității sau degradarea izolației care progresează către o eventuală defecțiune.
• Coroziune la terminații — Depunerile de oxid verzi sau alb la punctele de conectare, în special pe conductoarele din aluminiu sau cositorite, cresc rezistența de contact și generează căldură, accelerând degradarea ulterioară într-un ciclu de auto-întărire.
• Declanșarea repetată a protecției circuitului — Întreruperile de defecțiune la pământ (GFI) sau protecția la supracurent care se declanșează fără un motiv clar de sarcină pot indica dezvoltarea defecțiunii izolației între conductori sau la masă.
• Miros de arsură în timpul funcționării — Orice miros persistent de ars de la traseele de cabluri, panouri sau echipamente ar trebui să declanșeze oprirea și inspecția imediată. Piroliza izolației are un miros acru distinctiv, care nu este subtil odată în curs.

Cum să prelungiți durata de viață a firului în serviciu

Pentru cablul instalat deja în funcțiune, mai multe strategii pot prelungi în mod semnificativ durata de viață fiabilă:

Managementul termic

Prevenirea ca traseele cablurilor să se confrunte cu temperaturi susținute ridicate este singura măsură de întreținere cu cel mai mare impact. În tablourile electrice, asigurați-vă că ventilația nu este obstrucționată. În tăvile industriale pentru cabluri, urmați cu strictețe instrucțiunile privind factorul de umplere - o tavă supraaglomerată captează căldura generată de mai mulți conductori și poate împinge temperaturile de funcționare peste limitele nominale pentru toate cablurile din pachet. Reducerea sarcinii pe un circuit de îmbătrânire – chiar și cu 20% – poate încetini dramatic rata de degradare rămasă.

Protectie mecanica

Cablurile expuse traficului pietonal, mișcării vehiculului sau contactului mecanic repetat trebuie protejate cu conducte, rampe de cablu sau manșon de protecție. Pentru instalațiile în aer liber, conducta rezistentă la UV sau învelișul de cablu aplicată pe cablul îmbătrânit cu manta stabilizată UV poate adăuga ani de funcționare prin încetinirea degradării UV în continuare. În aplicațiile flexibile - brațe robotizate, suporturi de cablu - înlocuirea cablurilor în mod proactiv pe baza numărului de cicluri flexibile, mai degrabă decât inspecția vizuală este o practică standard.

Întreținere de reziliere

Punctele de conectare sunt din punct de vedere statistic cel mai frecvent loc de inițiere a defecțiunilor. Restrângerea periodică a urechilor și șuruburilor terminale la valorile specificate - în special pentru conductorii de aluminiu care se deplasează sub presiune susținută - previne conexiunile de înaltă rezistență care se supraîncălzi și accelerează degradarea izolației. Aplicarea unui compus antioxidant adecvat la terminațiile din aluminiu înainte de conectare și etanșarea împotriva pătrunderii umezelii reduce substanțial defecțiunile legate de coroziune.

Testare periodică

Pentru circuitele critice și cablurile de medie tensiune, un program de testare programat detectează deteriorarea înainte de defecțiune. Metodele comune includ:

• Testare cu megohmmetru (rezistența izolației). — Efectuat anual pe circuite critice. Valorile sub 1 MΩ per kV de tensiune de operare indică îngrijorare; tendința este mai importantă decât orice măsurătoare.
• Testarea de descărcare parțială — Detectează golurile interne și defecte de izolație în cablurile de medie și înaltă tensiune, fără a necesita alimentarea cablului până la defecțiune. Această metodă este din ce în ce mai disponibilă ca serviciu mobil pentru substații și fabrici industriale.
• Reflectometrie în domeniul timpului (TDR) — Trimite un impuls de semnal pe un cablu și analizează reflexiile pentru a localiza modificările de impedanță cauzate de defecte, pătrunderea umezelii sau secțiuni zdrobite. Deosebit de eficient pentru localizarea defectelor cablurilor subterane.
• Inspecție termografică — Camerele cu infraroșu identifică punctele fierbinți la terminații, conductoarele supraîncărcate și conexiunile deteriorate în timpul funcționării normale, fără oprirea sistemului.

Selectarea compusului de izolație: ceea ce procesează extruderul de sârmă și cablu contează la fel de mult ca mașina în sine

Atunci când specificați sau aprovizionați cu sârmă și cablu, înțelegerea compusului de izolație este la fel de importantă ca și cunoașterea dimensiunii conductorului. Compusul determină temperatura nominală, rezistența chimică, flexibilitatea și comportamentul de îmbătrânire. Iată o comparație a celor mai comune materiale izolatoare procesate de sistemele de extrudere de sârmă și cablu:

Fiecare dintre acești compuși necesită un extruder de sârmă și cablu calibrat pentru reologia sa specifică a topiturii. PTFE, de exemplu, necesită extrudare cu ram mai degrabă decât extrudarea cu șurub convențională, deoarece nu se topește într-un fluid vâscos în același mod în care PVC sau XLPE. EPR și compușii siliconici necesită o profilare atentă a temperaturii pentru a preveni vulcanizarea prematură în butoi. Mașina și materialul trebuie să fie potrivite - utilizarea unei configurații greșite a extruderului pentru un anumit compus este una dintre cele mai rapide moduri de a produce cabluri cu durată de viață redusă.

Standarde de reglementare care definesc așteptările privind durata de viață a firului

Durata de viață a firului nu este un fenomen pur fizic, ci este și unul de reglementare. Organismele de standardizare definesc praguri minime de performanță pe care cablul trebuie să le îndeplinească în momentul fabricării și multe definesc, de asemenea, protocoale de testare a îmbătrânirii accelerate care simulează ani de serviciu în zile sau săptămâni.

• IEC 60502 — Acoperă cablurile de alimentare cu izolație extrudată de la 1 kV până la 30 kV, inclusiv proiectarea, testarea și grosimile minime ale pereților de izolație care determină durata de viață electrică și mecanică.
• UL 44 și UL 83 — Standardele nord-americane pentru fire termosetate și, respectiv, izolate termoplastic. Aceste standarde definesc temperatura nominală, tensiunea și testele specifice - inclusiv îmbătrânirea cuptorului, îndoirea dornului și testele de strivire - pe care cablurile trebuie să le treacă înainte de a fi listate.
• ICEA S-93-639 / NEMA WC74 — Acoperă cabluri de alimentare ecranate de la 5 kV până la 46 kV și include protocoale de testare a îmbătrânirii termice concepute pentru a valida durata de viață estimată de 30 până la 40 de ani în condiții nominale.
• SAE J1128 și J1291 — Standarde pentru cablurile auto care specifică clasele de temperatură și performanța de îmbătrânire termică pentru aplicațiile cablajului.
• MIL-DTL-27500 — Specificație militară pentru cablarea aerospațială, care impune testarea accelerată a duratei de viață, rezistența la abraziune și rezistența termică, care se traduce prin așteptările de service a aeronavei de 20 până la 30 de ani.

Îndeplinirea acestor standarde necesită nu numai materialele potrivite, ci și procese de producție controlate în mod constant. Un sistem de extrudere de sârmă și cablu cu integrare de control statistic al procesului (SPC) – înregistrează continuu parametrii cheie ai procesului și declanșează alerte atunci când depășesc limitele de control – oferă producătorilor traseul documentației necesare pentru a demonstra conformitatea cu standardele și pentru a fi în spatele cererilor de durată de viață.

Când să înlocuiți cablul în loc să îl reparați

Decizia între reparare și înlocuire completă este una dintre cele mai semnificative din punct de vedere economic în managementul activelor de cablu. Mai mulți factori pledează în mod clar pentru înlocuirea completă față de reparația localizată:

• Când defecțiunea izolației este distribuită, nu localizată — Dacă testarea rezistenței de izolație dezvăluie o scădere generală graduală, mai degrabă decât un singur punct de defecțiune, întregul cablu a îmbătrânit uniform. Înlăturarea unei defecțiuni în acest caz rezolvă un punct slab, lăsând zeci de alte persoane la risc egal. Înlocuirea completă este singura alegere rațională.
• Când cablul și-a depășit durata de viață proiectată — Un cablu instalat în 1975 a asigurat 50 de ani de funcționare. Chiar dacă astăzi pare funcțional, funcționează pe timp împrumutat. Costul unei defecțiuni neplanificate - timpul de oprire a producției, riscul de incendiu, deteriorarea echipamentului - depășește de obicei cu mult costul de înlocuire planificat.
• Când cerințele aplicației s-au schimbat — Tensiuni mai mari, sarcini crescute sau modificări ale condițiilor de mediu (produse chimice noi pe podeaua fabricii, o nouă direcție HVAC, expunere extinsă la exterior) pot însemna că specificațiile existente ale cablului nu mai sunt adecvate, indiferent de starea sa fizică.
• Când costurile de acces sunt mari — În cablurile subterane sau încorporate, unde este necesară excavarea sau deschiderea structurală pentru a accesa cablul, înlocuirea în timpul unei ferestre de întreținere deja deschise este aproape întotdeauna mai rentabilă decât o reparație viitoare după o defecțiune.

Dimpotrivă, reparația este adecvată atunci când daunele sunt localizate în mod clar - o singură spărtură mecanică, o defecțiune a terminației, un punct de deteriorare a rozătoarelor pe un cablu altfel sănătos, cu durata de viață rămasă și rezistența izolației în limitele specificațiilor. O reparație executată corespunzător cu materiale de îmbinare termocontractabile sau termocontractabile, instalate corect, pot restabili circuitul la durata de viață completă în acel moment, fără a compromite cablul din jur.

Întrebări frecvente despre durata de viață a firului

Sârma nefolosită încă îmbătrânește?

Da. Izolația polimerică suferă o degradare chimică, indiferent dacă curge curent electric. Expunerea la UV, căldura și oxidarea au loc independent de sarcina electrică. Sârma depozitată în condiții dure - căldură ridicată, expunere la UV sau contact cu substanțe chimice reactive - se poate degrada semnificativ la depozitare. Sârma depozitată în interior în condiții răcoroase, întunecate și uscate își va păstra proprietățile timp de mulți ani.

Cum afectează apa durata de viață a firului subteran?

Apa este mecanismul principal de îmbătrânire pentru cablurile de medie tensiune îngropate direct și instalate în conductă cu izolație XLPE. Arborarea apei - un fenomen în care moleculele de apă sub tensiune de curent alternativ formează canale dendritice microscopice prin izolație - reduce treptat rigiditatea dielectrică. Cablurile instalate în medii umede fără XLPE ignifug (TR-XLPE) se pot defecta în doar 15 până la 20 de ani , față de 30 până la 40 de ani pentru echivalentele TR-XLPE. Pentru îngroparea directă în zone cu ape subterane cunoscute, specificarea izolației TR-XLPE este recomandarea standard de inginerie.

Există vreo modalitate de a testa durata de viață a firului fără a-l scoate din funcțiune?

Mai multe metode de testare nedistructivă permit evaluarea in situ. Măsurarea rezistenței de izolație (testarea cu megaohmetru) oferă o imagine instantanee a stării curente de izolație. Testele cu raportul de absorbție dielectrică (DAR) și indicele de polarizare (PI) oferă informații suplimentare despre conținutul de umiditate și calitatea izolației. Pentru cablurile de medie tensiune, testarea cu descărcări parțiale de frecvență foarte joasă (VLF) poate identifica degradarea avansată fără a solicita cablul până la defecțiune. Aceste metode nu pot prezice cu precizie durata de viață rămasă, dar oferă informații bazate pe risc pentru a ghida deciziile de întreținere.

Ecartamentul firului afectează durata de viață?

Indirect, da. Un conductor dimensionat corect pentru sarcina pe care o transportă merge mai rece, ceea ce prelungește durata de viață a izolației. Un conductor subdimensionat - care transportă curent peste capacitatea sa nominală - se încinge mai mult, accelerând îmbătrânirea izolației la rata descrisă de relația Arrhenius. Executarea constantă a unui conductor la 110% din curentul său nominal poate reduce durata de viață a izolației cu 30 până la 50% comparativ cu operarea dimensionată corespunzător.

Cum afectează calitatea unui extruder de sârmă și cablu clientul final?

Clientul final care achiziționează cablul finit are rareori vizibilitate asupra echipamentului de producție folosit pentru a-l realiza. Cu toate acestea, cablul fabricat pe un extruder de sârmă și cablu de înaltă precizie cu monitorizare a calității în linie va prezenta o grosime mai consistentă a peretelui de izolație, mai puține defecte interne și proprietăți compuse mai uniforme decât cablurile produse pe echipamente de precizie mai mică. Specificarea cablului de la producători cu sisteme de management al calității verificabile — certificare ISO 9001, listare UL, testare independentă de la terți — oferă o asigurare semnificativă că cablul a fost produs cu echipamente și procese capabile să ofere durata de viață nominală.
