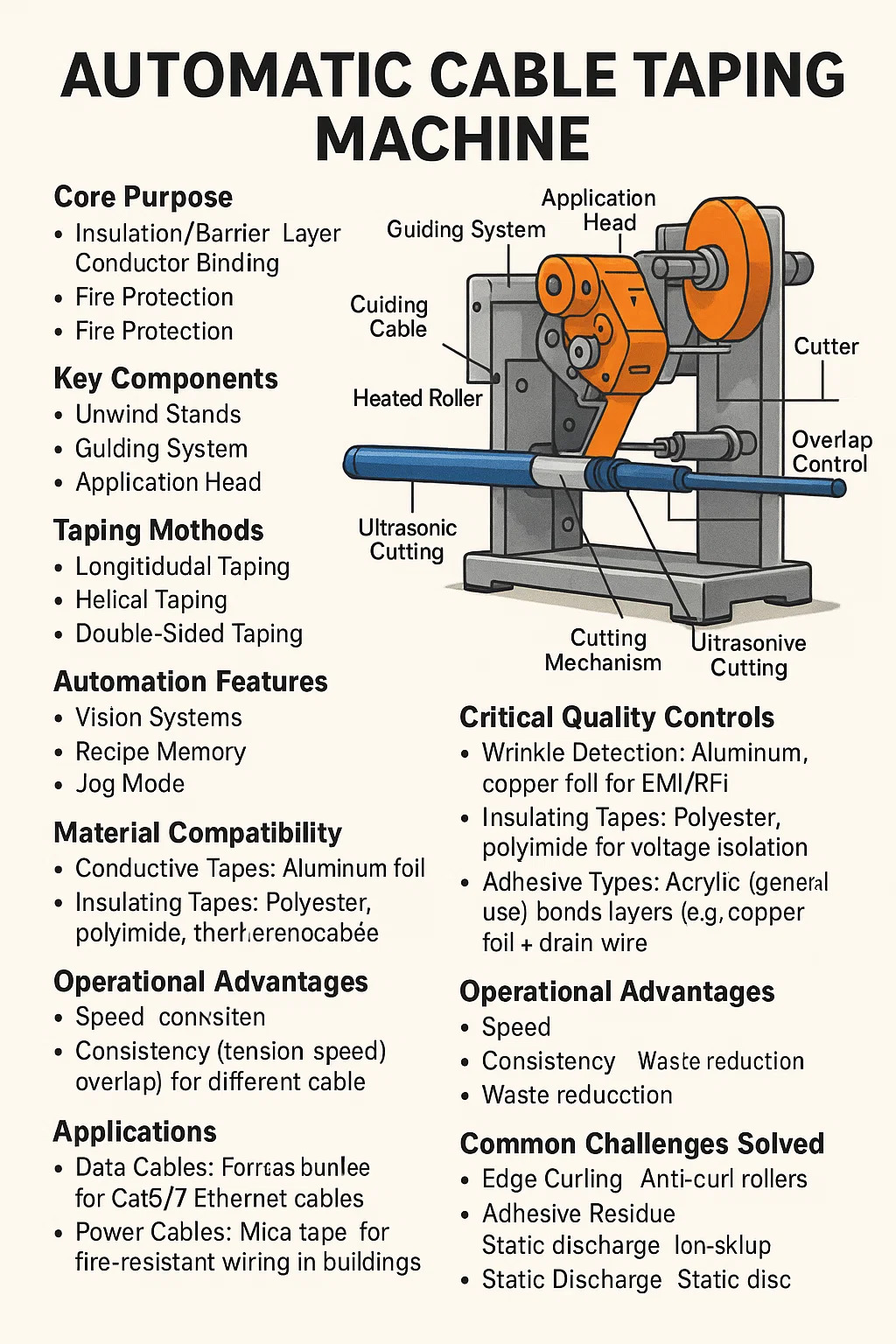

Ce este mașina automată de bandare a cablurilor?

An mașină de bandă automată a cablurilor aplică benzi sau filme cu spate adeziv pe cabluri cu precizie în timpul producției. Iată o detaliere a funcției și caracteristicilor sale:

● Scopul principal

▸Izolație/Strat de barieră/Strat de barieră — Înfășoară benzi (de exemplu, poliester, PVC, aluminiu, de exemplu, poliester, PVC, folie de aluminiu) în jurul conductorilor pentru a asigura izolație electrică, rezistență la umiditate sau ecranare EMI.
▸Legarea conductorilor — Fixează firele cu toroane într-o formă compactă înainte de îmbrăcare.
▸Protecție la incendiu — Aplică benzi de mica ignifuge pentru cablurile de supraviețuire la foc.

●Componentele cheie

▸Suporturi de desfășurare — Ține bobinele de bandă cu control al tensiunii pentru a preveni slăbirea sau ruperea.
▸Sistem de ghidare — Aliniază banda și cablul folosind senzori laser sau role servo-controlate.
▸Cap de aplicare — Presează banda pe cablu prin role încălzite (pentru adezivi) sau presiune rece.
▸Mecanism de tăiere — Decupează banda la capetele cablurilor sau în timpul îmbinării; cu ultrasunete în timpul îmbinării; frezele cu ultrasunete evită uzura.
▸Controlul suprapunerii — Ajustează alinierea marginilor benzii pentru o acoperire consistentă (de exemplu, suprapunere de 25%).

●Metode de bandă

▸Taping longitudinal — Banda rulează paralel cu lungimea cablului (obișnuit pentru ecranare).
▸Helicoidal Taping — bandă spirală în jurul cablului (flexibil pentru căi curbe).
▸Taping cu două fețe — Adeziv pe ambele părți leagă straturile (de exemplu, sârmă de scurgere din folie de cupru).

● Caracteristici de automatizare

▸Vision Systems —- Vision Systems — Camerele detectează goluri/dezaliniere ale benzilor, declanșând corectarea automată.
▸Memorie rețete — Stochează setările (tensiune, viteză, suprapunere) pentru diferite diametre de cablu.
▸Mod Jog — Ajustare cu mișcare lentă în timpul configurării pentru a minimiza risipa de bandă.

●Compatibilitate cu materiale

▸ Benzile conductoare — Aluminiu, folie de cupru pentru ecranarea EMI/RFI.
▸ Benzi izolante — Poliester, poliimidă pentru izolarea tensiunii.
▸Tipuri de adezivi — Acrilic (utilizare generală), termorigide (cabluri de temperatură ridicată) sau sensibile la presiune.

●Controale critice de calitate

▸Detecție riduri — Senzorii opresc producția dacă banda se pliază sau se formează bule.
▸Bucle de feedback de tensiune — Previne întinderea sau ruperea benzii în timpul schimbărilor de viteză.
▸Monitorizarea activării adezivului — Senzorii cu infraroșu verifică temperatura de lipire adecvată.

●Aplicații

▸ Cabluri de date — Folie de ecranare pentru cabluri Ethernet Cat6/7.
▸ Cabluri de alimentare — Banda de mica pentru cablare rezistenta la foc in cladiri.
▸ Cabluri coaxiale — împletitură de bandă de aluminiu pentru integritatea semnalului.
▸Hamuri auto — Bandajele strânge firele înainte — Benzile strâng firele înainte de supramulare.

●Avantaje operaționale

▸Viteză — Prelucrează cablurile continuu la viteze de linie >100 m/min.
▸Consistență — Elimină eroarea umană în alinierea/aderența benzii.
▸Reducerea deșeurilor — Tăierea de precizie minimizează resturile de bandă.

●Provocări comune rezolvate

▸Edge Curling — Rolele anti-ondulare aplatizează banda în timpul aplicării.
▸Reziduuri de adeziv — Rolele antiaderente și ciclurile de curățare previn acumularea.
▸Descărcare statică — Barele ionizante neutralizează statica pe benzile neconductoare.
