Care sunt principalele părți ale unei mașini de extrudare? Știi?

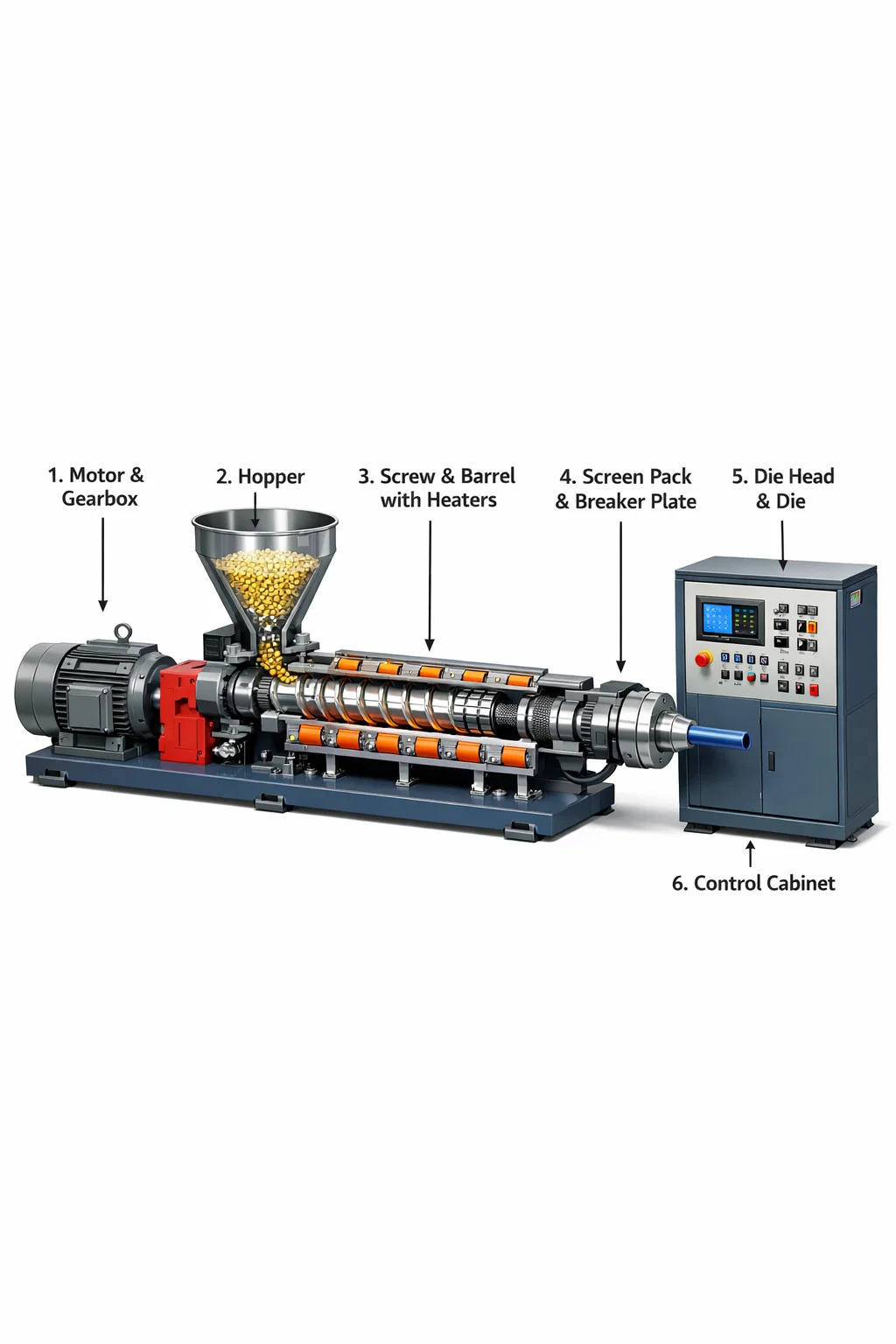

Deși an mașină de extrudare arată ca un dulap voluminos, din metal greu, structura sa internă este foarte sofisticată. Ne putem imagina o „pompă de amestec supraîncălzită”, compusă în principal din următoarele părți principale:

1. Power Heart: Motor și cutie de viteze

Aceasta este sursa „puterii” mașinii.
Motor: Oferă putere de rotație, ca motorul unui ventilator electric.
Cutie de viteze: Motorul se rotește foarte repede, dar extruderul are nevoie de putere „lentă și constantă”. Cutia de viteze reduce viteza de rotație în timp ce amplifică forța de a antrena șurubul greu.

2. Zona de hrănire: buncăr

Aceasta este „gura” mașinii.
Acesta este un recipient în formă de pâlnie instalat deasupra mașinii. Turnați pelete de plastic, pulbere sau bucăți de metal în el și acestea vor cădea în mașină prin pâlnie.

3. Atelier de prelucrare: șurub și butoi

Aceasta este cea mai importantă parte a extruderului.
Butoi: Un tub metalic gros și lung care închide șurubul și poate rezista la o presiune extrem de ridicată.
Șurub: O piesă uriașă în formă de spirală aflată în interiorul butoiului. Când se rotește, împinge materiile prime înainte ca un șurub.
Încălzitoare: inele de elemente de încălzire atașate la exteriorul cilindrului. Acestea încălzesc butoiul, permițând materiilor prime din interior să se topească treptat într-o „nămol” în timpul procesului de împingere.

4. Barieră de protecție: pachet de ecran și placă de rupere

După ce materiile prime se topesc într-o „nămol”, ele trebuie să treacă printr-o barieră înainte de a curge afară.
Placă de spargere: o placă de oțel cu multe găuri mici care transformă fluxul de lichid turbulent într-un flux drept.
Pachet de ecran: Situat strâns pe placa de rupere, filtrează orice bucăți netopite sau praful din materiile prime, asigurând o ieșire curată.

5. Mucegai: Die Head & Die

Aceasta este „multa” care determină forma produsului finit.
Materia primă filtrată este împinsă chiar în partea din față a mașinii.
Capul matriței este partea de legătură, iar matrița este o ieșire cu o formă specifică. Materia primă este extrudată cu forță din această ieșire, transformându-se instantaneu în formă de tuburi, table sau profile.

6. Centru de control: Cabinet de control electric (sistem de control)

Acesta este „creierul” mașinii.
Are multe butoane, comutatoare sau ecrane tactile folosite pentru a regla ce secțiune a cilindrului trebuie încălzită și cât de repede trebuie să se rotească șurubul. Operatorul dă aici comenzi pentru a se asigura că întregul extruder funcționează corect.
