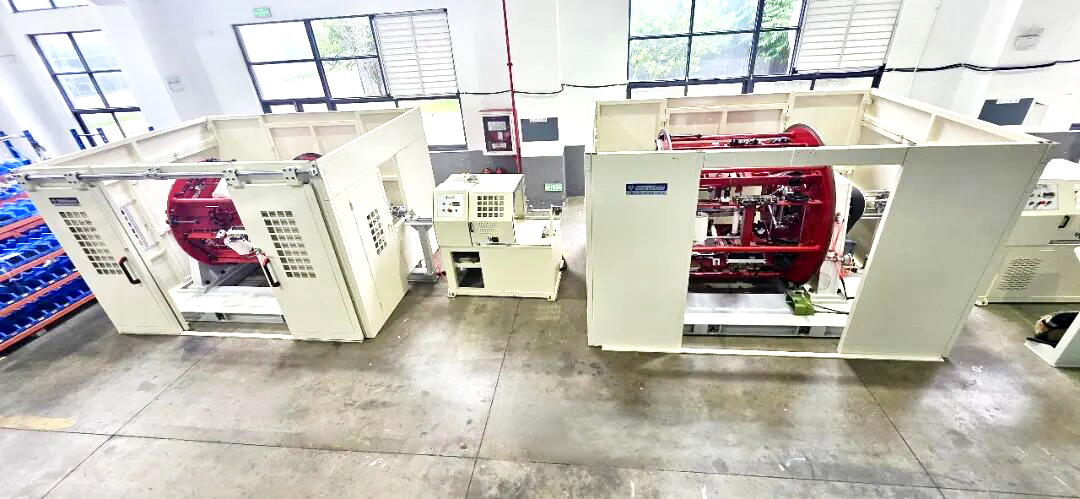

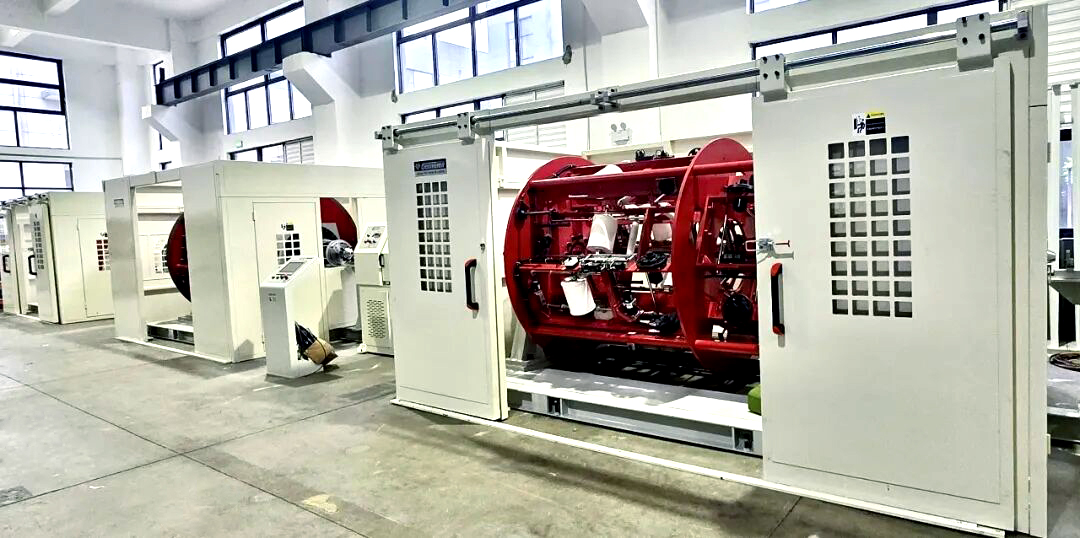

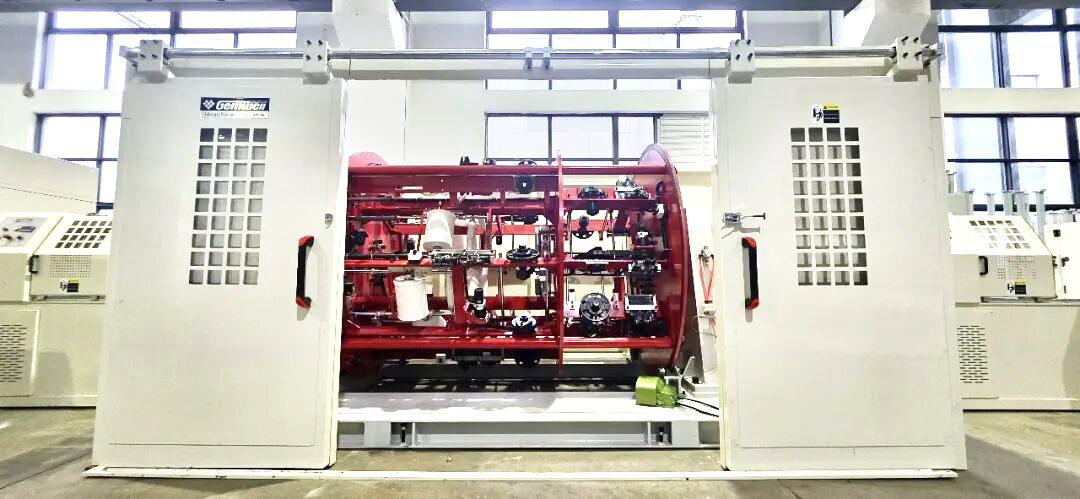

Mașină de cablare planetară cu alimentare paralelă de mare viteză

Pentru a îndeplini cerințele de transmisie de date de mare viteză ale centrelor de date, interconexiuni de servere de mare viteză AI, 5G și aplicații de date mari, am dezvoltat o mașină specializată de eșuare planetară AI de mare viteză cu perechi paralele. Această mașină este proiectată pentru a legături mai multe perechi de cabluri plate de semnal (cum ar fi tipurile QSFP și SFP). Dispune de un mecanism special conceput de con/navetă de torsionare care previne răsucirea sau răsturnarea cablurilor plate în timpul procesului de torsionare, asigurând astfel durabilitatea și prevenind defecțiunea prin oboseală în mediile de cablare a centrelor de date de înaltă densitate. Oferim personalizare personalizată pentru a satisface diverse cerințe ale clienților; În ceea ce privește hardware-ul, clienții pot alege dintre diverse modele de mașini și mărci de componente de bază, în timp ce sistemele de control electric sunt disponibile în opțiuni variind de la configurații economice la configurații avansate. Deoarece prețul mașinii variază semnificativ în funcție de configurația generală, costul final este determinat în primul rând de nivelul de specificații al produsului ales de client. În plus, deoarece acesta este un produs non-standard, la comandă, fabricat în loturi mici, ciclul de proiectare, fabricare, instalare și punere în funcțiune este relativ lung; clienții ar trebui să acorde suficient timp pentru a asigura livrarea la timp.

AI CABLU DE MARE VITEZĂ CABLUL PARALEL PERECHE TIP ACTIV PAYOFF LINIE PLANETARĂ DE LINIE

Caracteristicile produsului

Pentru a îndeplini cerințele riguroase de integritate a semnalului ale interconexiunilor de mare viteză 112G/224G PAM4 din clusterele de calcul AI și centrele de date, producătorii de cabluri DAC de mare viteză (cum ar fi QSFP-DD și OSFP) se confruntă cu provocări tehnice semnificative, inclusiv fluctuații de impedanță, pierderi de retur și cablare densă cauzată de oboseală mecanică. Această mașină specializată de producție în masă, proiectată pentru cablarea de mare viteză a firelor paralele, abordează aceste puncte dureroase de transmisie de înaltă frecvență. Avantajele sale de bază se află în trei domenii cheie:

1. Control dinamic al tensiunii care asigură performanțe electrice consistente: Sistemul utilizează unități de plată servo-acționate de precizie pentru a menține tensiunea dinamică constantă pe mai multe perechi de fire paralele în timpul cablării de mare viteză. Prin minimizarea fluctuațiilor de tensiune, sistemul previne eficient deformarea la tracțiune microscopică a stratului de izolație, asigurându-se că impedanța caracteristică și deformarea cablului finit respectă strict standardele de transmisie de înaltă frecvență.

2. Navetă conică specializată pentru șuruburi care elimină „întoarcerea marginilor” în perechi plate: Abordând tendința perechilor de sârmă plate (Twinax) de a se răsuci sau de a ne alinia (întoarce) în timpul torării, mașina este echipată cu o navetă conică special concepută. Această componentă oferă ghidare progresivă perechilor de fire înainte de punctul de eșuare, blocând poziția acestora pentru a preveni răsturnarea; acest lucru asigură o distribuție uniformă a tensiunii pe profilul cablului și elimină concentrațiile fizice de solicitări cauzate de deformarea marginilor.

3. Eliminarea stresului structural intern în timpul cablării: Acest proces îmbunătățește rezistența cablului finit la îndoire și eșec prin oboseală - critică pentru mediile de rutare limitate, de înaltă densitate găsite în centrele de date - extinzând astfel în mod semnificativ durata de viață structurală fizică în timpul funcționării pe termen lung..
