Prezentare detaliată a celor cinci structuri principale de cablu diferențial de cupru de mare viteză (Twinax)

Pentru cablurile Twinax din serverele AI, reducerea Dk efectivă a izolației (aer ≈1, FEP≈2.1) este cheia pentru reducerea pierderilor de înaltă frecvență, a deformarii și a instabilității impedanței. Cinci abordări de producție cu costuri reduse au fost dezvoltate pentru a realiza acest lucru.

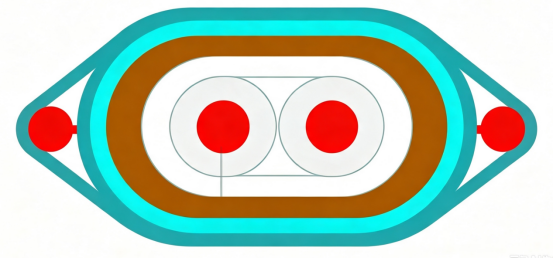

Soluție de construcție cu bandă EPTFE

Structura ierarhică
roșu ：Conductori de semnal (cupru placat cu argint/aliaj de cupru)
gri ：Izolație interioară FEP fără spumă (solidă).
Albastru deschis ： Corp principal de izolație EPTFE Wrap
Albastru închis ：Taping de protecție exterioară / Straturi de protecție (Folie Cu, Folie Al și alte componente structurale)
Cercuri mici roșii pe laterale ： Structura sârmei de legare la pământ / drenare

1. Principiul procesului
Banda EPTFE este înfășurată pe conductor sub tensiune controlată și suprapunere. Aerul prins în structura sa microporoasă produce un Dk eficient scăzut de ≈1,4-1,6."

2. Avantajele cheie
Această construcție oferă pierderi dielectrice ultra-scăzute, pierderi de inserție foarte mici, rezistență la temperatură ridicată și un Dk eficient apropiat de cel al aerului.

3.Aplicații
Twinax ultra-rapid 448G/800G, legături de mare viteză pe distanțe lungi și interconexiuni de calcul de vârf critice IL.

Soluție de extrudare FEP cu două straturi

Stratificarea structurală (din interior spre exterior)
Două conductoare de semnal din cupru placat cu argint sau aliaj de cupru.
Stratul interior : Izolație primară FEP solidă, extrudată cu un singur miez.
Stratul exterior : Înveliș comun FEP, coextrudat peste ambii conductori.
Firele de împământare pe ambele părți ale ansamblului.

1. Principiul procesului
Extrudare în două etape: FEP solid este mai întâi extrudat peste fiecare conductor individual, apoi cele două miezuri izolate sunt plasate unul lângă altul și supraextrudate cu un strat exterior FEP, formând o izolație fluoroplastică solidă cu două straturi.
2.Avantaje
Dimensiuni stabile, rezistență chimică și rezistență mecanică excelentă, proces matur cu randament ridicat.
3. Scenarii de aplicare
Cabluri de mare viteză cu rază medie/scurtă de până la 224G; interconexiuni industriale de mare viteză la temperatură ridicată; legături diferențiale de mare viteză de uz general cu costuri moderate.

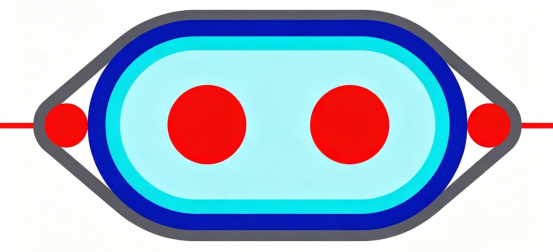

Co-extrudare cu conductoare duble (monolit)

Stratificarea structurală (din interior spre exterior):
Două conductoare de semnal paralele
Dielectric FEP/PFA solid monolitic extrudat cu o singură trecere peste ambii conductori, cu o bandă de protecție exterioară subțire.
Firele de împământare poziționate pe ambele părți

1. Principiul procesului
O matriță eliptică cu două miezuri special concepută permite extrudarea într-o singură trecere, înglobând ambii conductori într-un dielectric comun și blocând pasul lor central în timpul extrudarii.

2.Avantaje
Consistența strânsă a distanței între conductori produce o deformare extrem de scăzută în interiorul perechii; mai puține etape de proces și costuri mai mici decât extrudarea FEP în două etape; uniformitate excelentă a impedanței.

3.Scenarii de aplicare
Cabluri de mare viteză cu rază scurtă de acțiune, interconexiuni PCB, legături pentru backplane și legături oblice intra-perechi joase.

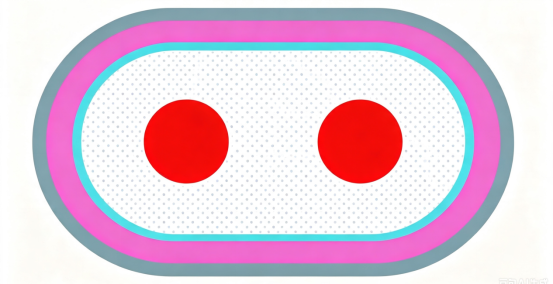

FEP spumat fizic

Stratificarea structurală (din interior spre exterior):
Conductoare de semnal duble
Izolație microcelulară FEP.
Pielea exterioară solidă FEP.

1. Principiul procesului
În timpul extrudării, azotul de înaltă presiune este injectat în FEP topit, creând microgoluri cu celule închise care diluează dielectricul cu aer și scad Dk general.

2.Avantaje
Dk și atenuare mai mici decât FEP solid; impedanta controlata.

3.Aplicații
Cabluri de mare viteză pentru centre de date 224G–448G pentru acoperire medie până la lungă
interconexiuni.

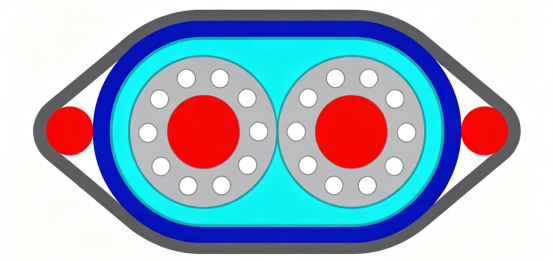

Structura găurii rădăcinii Lotusului

Stratificarea structurală (din interior spre exterior)

Două conductoare de semnal
Canale de gol longitudinale circumferențiale în jurul conductorului (cavități de aer continue de-a lungul lungimii cablului, cum ar fi găurile rădăcinii lotusului).
Izolație solidă exterioară FEP
Fire de sprijin pentru poziționare laterală

1. Principiul procesului
Matrița cu rădăcină de lotus creează canale de aer continue (interconectate) pentru un Dk scăzut, sporind performanța – diferită de golurile cu celule închise ale FEP spumos.

2.Avantaje
Mai puțină modificare a impedanței la îndoire față de spuma fizică la aceeași pierdere; cost mai mic; excelent HF SI; fără echipament de spumă de înaltă presiune.

3.Aplicații
Cabluri de cupru de mare viteză PCIe 6.0, 448G de nouă generație – soluție emergentă pentru servere de calcul.
