O explorare a aspectelor tehnice cheie în industria cablurilor pentru roboti umanoizi

Cablul de cablu al robotului umanoid este o colecție de fire și cabluri electrice care conectează diferitele componente ale robotului, efectuând funcții critice de transmisie a puterii, control al semnalului și comunicarea datelor și este cunoscut sub numele de „vasele de sânge” și „sistemul nervos” al robotului umanoid.

În general, cerințele de performanță pentru cablajele de cabluri pentru roboti umanoizi sunt mai mari decât cele pentru roboții industriali și ușor mai mici decât pentru standardele de calitate auto.

Printre acestea, cerința de rezistență la vibrații este de 10 ori mai mare decât cea a roboților industriali și 1/4 din standardele de calitate auto; cerința de performanță de impermeabilizare este puțin mai mare decât pentru roboții industriali și puțin mai mică decât pentru standardele de calitate auto; cerința de testare cu pulverizare cu sare este puțin mai mică decât pentru standardele de calitate auto; iar cerința de rezistență la căldură este aceeași ca și pentru standardele de calitate auto.

În plus, cerințele privind designul ușor, rezistența la coroziune, performanța de ecranare, durata de viață la îndoire, cererea de cantitate de cablaj și specificațiile conectorilor sunt toate mai mari decât pentru roboții industriali.

Un cablaj al robotului umanoid se referă la ansamblul de fire și cabluri care interconectează diferitele componente ale unui robot. Prin transmiterea puterii, a semnalelor și a datelor, aceste cablaje permit robotului să funcționeze corect. De obicei, un cablaj al unui robot umanoid constă din conductori, materiale izolatoare, straturi de protecție și conectori. Fiind o componentă critică care leagă diferitele părți electrice ale robotului, cablajul îndeplinește funcții vitale - inclusiv transmisia de putere, controlul semnalului și comunicarea datelor - servind efectiv ca „vasele de sânge” și „sistemul nervos” ale robotului.

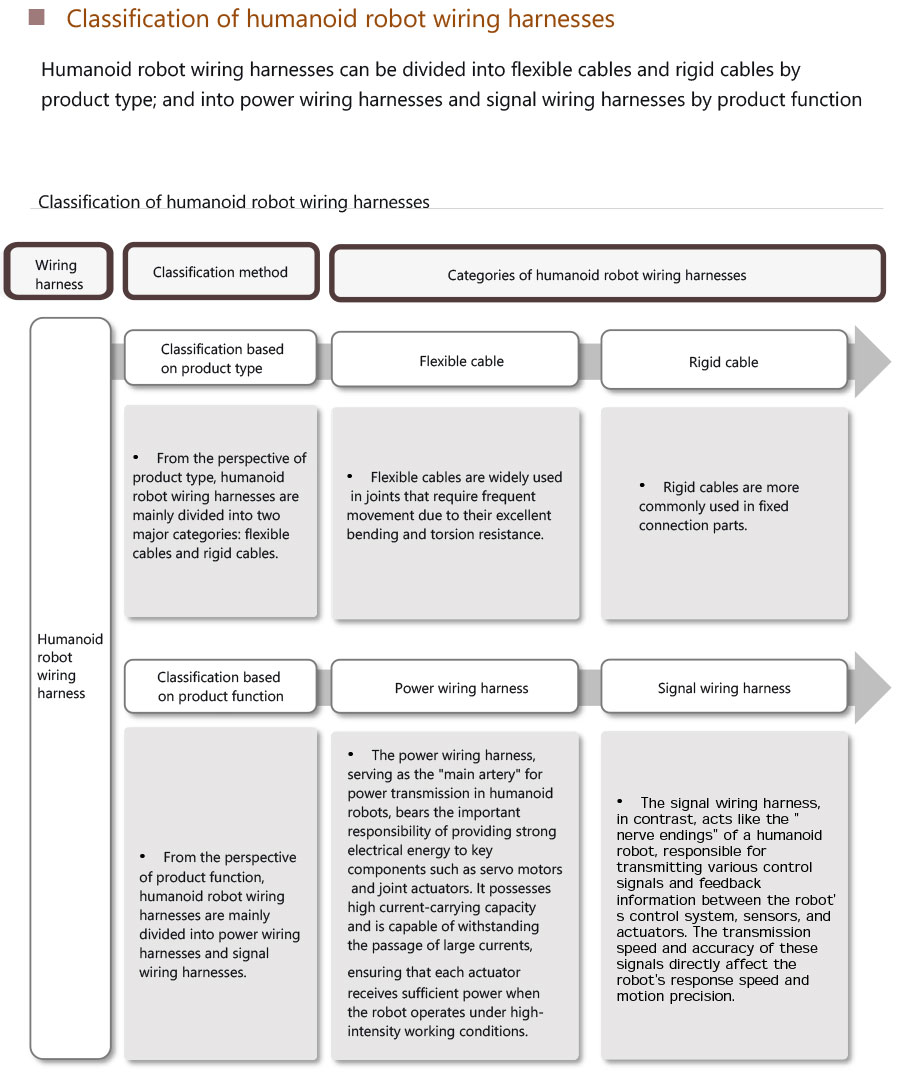

Pe baza tipului de produs, cablajele robotilor umanoizi pot fi clasificate în cabluri flexibile și cabluri rigide; pe baza funcției produsului, acestea pot fi clasificate în cablaje de putere și cablaje de semnal.

Componentele unui cablaj

1. Conductoare

• Conductorii sunt de obicei fabricați din cupru sau aluminiu, materiale cunoscute pentru excelenta conductivitate electrică. Cu cât aria secțiunii transversale a unui conductor este mai mare, cu atât capacitatea acestuia de a transmite curent electric este mai mare.

• În plus, materialul izolator din jurul conductorilor este de o importanță capitală, deoarece previne scurgerea curentului și scurtcircuitele. Materialele izolante comune includ clorură de polivinil (PVC), polietilenă (PE) și elastomeri termoplastici (TPE).

2. Straturi de protecție

• Aceste straturi servesc la protejarea conductorilor de daune cauzate de factori externi de mediu, cum ar fi abraziunea mecanică, coroziunea chimică și temperaturile ridicate. Materialele comune utilizate pentru straturile de protecție includ clorură de polivinil (PVC), poliuretan (PU) și silicon.

• Diferitele materiale ale stratului de protecție sunt potrivite pentru diferite medii de operare; de exemplu, la temperaturi ridicate, un strat protector din silicon oferă o rezistență superioară la căldură.

3. Conectori

• Conectorii servesc la conectarea cablajului la diferitele componente individuale ale robotului. Construite de obicei din metal sau plastic, se caracterizează prin conductivitate și durabilitate excelente. Tipurile comune de conectori includ conectori circulari, conectori dreptunghiulari și conectori de tip fișă.

• Diferite tipuri de conectori sunt adaptate aplicațiilor robotice specifice; de exemplu, conectorii circulari sunt potriviti pentru conectarea articulațiilor robotului, în timp ce conectorii dreptunghiulari sunt utilizați de obicei pentru conectarea la dulapul de control al robotului.
